系统组成
    BW-17型电子皮带秤由四部分组成：BW-17型称重桥架，称重传感器，60-12C型速度传感器及测速滚筒，AW2001称重控制器。

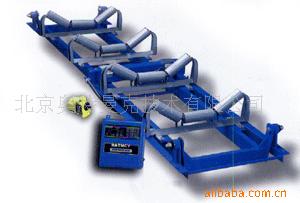

称重桥架
    BW-17型称重桥架在双杠杆上装有四组托辊，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
    称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。

称重传感器
    奥特曼克BW-14，BW-17，BW-20系列电子皮带秤均采用拉式电子应变式称重传感器。详细技术指标略。
BW-17称重桥架系统安装示意图

测速传感器
    奥特曼克BW-14，BW-17，BW-20，BW-30系列电子皮带秤标准配置的测速传感器均采用60-12C型测速传感器，它可以直接安装在尾部滚筒，测速滚筒，或测速滚轮上，测速滚筒／滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。

    该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。
外壳材质为铸铝，能适用于露天工作环境。
交流脉冲发生器不需要调整或更换炭刷。

系统精度
≤±0.25％
电源：220VAC，50 Hz
功率：50W
