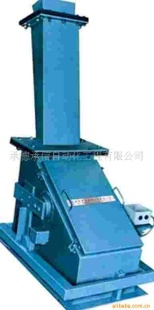

优质高精度固体流量计

JGL（DLM）型固体流量计是采用德国申克技术生产制造，用于计量粒度<5mm，温度<100℃、水分≤1％、可以自由流动的散状物料的计量设备。主要适合物料流程密封，安装受限制或由于温度等原因，其他同类产品不能适应的场合。其适应能力强，性能稳定，可靠性高，抗干扰能力强。广泛应用于建材、电力、化工、冶金、煤炭、轻工等行业的定量给料环节。

     该系列产品是滑槽式计量结构，即物料流通过专用弯头，导料槽进入曲面计量滑槽，对滑槽产生一个作用力，称量框架通过两组十字簧片与壳体连接，作用力就以两组十字簧片的中心线为轴线形成一个力矩。称重传感器的受力点与十字簧片的中心线的距离为力臂。该扭矩除以该力臂，即为传感器受到的物料的作用力。（物料在曲面滑槽上滑动所产生的摩擦力的合力方向通过十字簧片中心支点，即该力臂为零，所以，摩擦力产生的力矩为零，传感器只受到物料流的作用力，从而保证了计量精度）。

因为设定的通过量都小于称量范围中的给料量，因此，物料流所产生的力矩值小于量时的力矩值。为了满足设定量及1：5范围的计量精度，使传感器在预先设定的载荷范围内工作，就应改变传感器至十字簧片中心的距离力臂。物料流的流量和容重不同，产生的力矩也不同，因此力臂也不同。该力臂是个计算值。即：力矩除以传感器设定载荷的商值。十字簧片中心距挂码架的力臂为一固定值，所以，该力矩除以该力臂就应该是模拟物料重的标定砝码的重量。

鉴于上述计量原理：对落料高度、导料槽的角度、导料槽与曲面滑槽的相对位置，曲面形状及粗糙度、两侧的密封膜片等，都有比较严格的要求。

由于是通过式计量，专用弯头与导料槽通过法兰硬性连接。为了保证物料流均匀的通过计量滑槽，流量计的安装必须与来料顺向或逆向安装。
