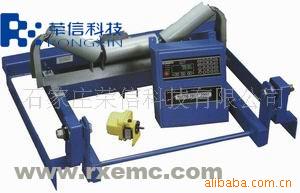

RX20系列电子皮带秤

品牌

RX

型号

RX20

 RX20系列电子皮带秤，动态累计误差小于±0.5％，用于一般工厂皮带输送机称重，以及对破碎机、球磨机、筛分机或其它过程精确的控制给料量。也可用于监测生产量、控制产品装载及监测产品库存量。
    20系列皮带秤主要由三部分组成；10-20型杠杆式称重桥架、RX900H型测速传感器、RX2001型积算器或RX401型积算器。
    10-20型称重桥架可分为二种形式，一种是双托辊(10-20-2型)一只拉式称重传感器；另一种是单托辊(10-20-1)一只拉式称重传感器。单托辊秤架适应皮带宽度从500—1800mm，而双托辊秤架适应皮带宽度从500—1200mm。
称重桥架
    坚固的RX10-20型桥架与输送机框架性连接，并具有安装、连接简单而迅速的性能，所以在工厂中应用广泛。并有附加支撑件来降低输送机饶度。
    单托辊和双托辊都采用三点支承式、无磨擦耳轴支点。此全封闭式结构利于防潮、防震及防物料的堆积，从而减少了通常刀口和轴承相联在接产生的许多问题；
——无运动或磨损部件
——处于拉力状态下的应变片式称重传感器可确保称重传感器联接可靠和精度。
——可选用配重秤架，以满足轻负载要求。
称重传感器
    14系列、17系列、20系列皮带秤所采用的称重传感器均为应变片式拉力传感器。
主要技术指标：
        外壳：“S”型密封保护
        激励：10VDC±5％
        灵敏度输出：3MV／V±l％
        非线性：<0.030%FS
        非重复性：0.01％FS
        蠕变：<0.02%0FS
        工作温度：-65°F到200°F
        间隔：0．0008%FS／°F
        零点：0．0015％FS／°F
        过载：传感器容量的150%
