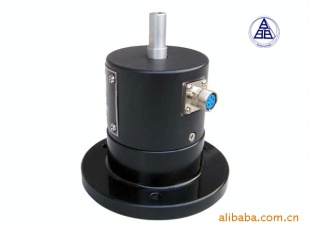

JN338F型非旋转式扭矩传感器

JN338F型非旋转式传感器

产品简介：

本传感器是专门为测量非旋转动力系统的静态扭矩设计的。适用于转向机、电动执行器、阀门、轴承、扭力扳手等行业领域。其特点为:结构简单、将信号及信号变送器合二为一、体积小、测量精度高、信号输出形式多样化，能满足不同行业的需求。

产品特点：

    1.测量正、反向静态扭矩，旋转角度小于360度。
    2.测量正、反向扭矩时，不需调整零点。
    3.扭矩信号的提取方式为应变电测技术。
    4.扭矩测量精度与方向无关。
    5.体积小、重量轻、安装方便。
    6.信号检测采用数字化处理技术，精度高、稳定性好、抗干扰性强。
    7.可靠性高、寿命长。
    8.信号输出类型为频率、电压、电流。

技术参数：

    转矩准确度：≤0.2% F·S    重复性：≤0.1%F·S
    过载能力：150%F·S         滞  后：≤0.1%F·S
    绝缘电阻：≥200MΩ         线  性：≤0.1%F·S
    工作温度：-20～60℃       相对湿度：≤90% RH
    应变计动态应变波的响应时间：3.2×10-6S
    传感器功耗：4W

    1、传感器输出频率信号：
    转矩频率输出：5KHz -- 15KHz
    零转矩频率输出：10KHz
    传感器信号输出：方波信号、幅值为5V、负载电流＜15mA

    2、传感器输出电压信号：
    转矩电压输出：±5V 、±10V 、0–5 V 、0–10V

    3、传感器输出电流信号：
    转矩电流输出：4–20 mA
