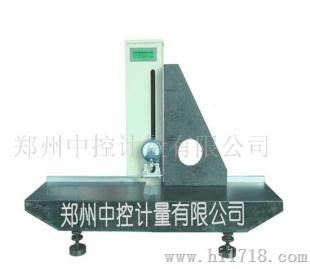

ZKJ-500B型垂直度测量仪

 仪器属国内先进的新型精密测试装置。可

用来检测尺寸至500mm 的0—2级各种类型的

直角尺（内外角），圆柱角尺，刀口角尺

等。

尺寸至300×300mm各种规格的框式水平仪

的，各个工作面及V型槽对水平泡的零位

（条式水平仪）； 尺寸至200×200mm的方

箱，各个工作面及V型槽的相互垂直度及平

行度；还可用来检测较高准确度的尺寸至

500mm机械零件的垂直度；并可用于高精度

机床安装时垂直度的检验；亦可当作具有大

型工作台面的立式比较仪使用

  仪器的设计结构简单合理、引用标准：

JJG7—2004直角尺检定规程：JJG194—

1992方箱检定规程；JJF1084—2002框式水

平仪检定规程,JJF1140-2006直角尺检查仪

校准规范。仪器具有准确度高、稳定性强、

数据直观、操作方便、使用性较广等特点。

主要技术参数

1.测量范围： 0—500mm ；

2.扭簧比较仪分度值： 0．001mm；

3.工作台的平面度： 3．5um/700×240mm

4.仪器的示值变动性： ±0．8um；

5.仪器的综合示值误差：

      ±(0．8+L/300mm )um，

      L为被测长度以mm单位；

仪器的检测原理及结构 仪器采用双位

测量的方法对计量器具进行垂直度检查，不

受仪器本身垂度的影响。
