产品介绍

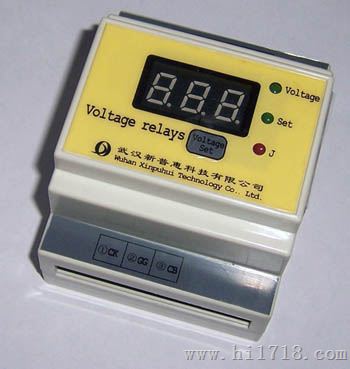

PH直流电压继电器
【用途】:
PH直流电压继电器专为直流系统设计,可广泛运用于直流系统的过电压保护。
【典型运用】:
风力发电机控制系统多级卸荷装置。
【主要特点】:
·实时监测并显示保护点电压;
·可在DC0~400V的范围内提供直流过压保护;
·可整定直流过压保护点;
·过电压触点动作及报警提示;
·标准DIN导轨安装;
【技术参数】:
·额定电压:DC5V;
·动作值整定范围:DC20~400V;
·动作回差电压:DC20V;
·动作电压一致性:在基准条件下,继电器动作值的一致性不超过1%;
·动作时间:动作时间不大于40ms;
·继电器触点参数:12A 125VAC / 7A 250VAC / 7A 30VDC
【整定方法】
在装置内部有一个可调节电位器,用来设置过压点。设定电压可通过面板数码管显示出来,并且可掉电保存。
【接线方法】
序号 | 名称 | 接线方式 |
1 | CK | 继电器常开触点 |
2 | GG | 继电器公共触点 |
3 | CB | 继电器常闭触点 |
4 | GND | 5V直流电源负极 |
5 | VCC | 5V直流电源正极 |
6 | V+ | 被测直流电压正极 |
7 | V_ | 被测直流电压负极 |
* 注意:5V直流电源应当与被测电压相互隔离,以防发生危险,损坏装置!
【外形安装】
·标准DIN导轨安装, 预装安装卡子。
·尺寸:72×88×58.5
【技术支持】
如果您在使用此产品过程中遇到任何问题,欢迎致电(027—87800399),我们将会竭诚为服务。
