电子地磅称
电子地磅称

电子地磅称

价 格:
63000.00
型 号:
SCS
产品介绍

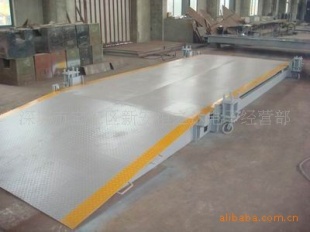

电子地磅称

品牌耀华型号SCS
称量100T(kg) 分度值20(g)
台面尺寸3m*16m(cm)
地磅安装




数字式传感器和数字式仪表技术的发展,数字式称重系统现在已逐渐成为称重技术领域的新宠,以其调试简便高效、适应现场能力强等优势正在称重技术领域展露头角。其中在汽车衡和静态轨道衡上的应用最为普遍。

数字式汽车衡因为采用数字称重技术,构成方式与传统的模拟汽车衡存在较大的差异,首先,数字式汽车衡的仪表(或计算机)和传感器之间的接口属于数字通讯(一般为RS485通讯方式)接口,仪表直接接收的是传感器送出的数字信号,传输线长度可达1000米;而普通的模拟式汽车衡仪表和传感器之间的接口属于模拟接口,仪表首先接收传感器的模拟信号,然后再对其进行A/D转换后才能进一步处理,传输距离一般在2030米。其次,由于数字式汽车衡接收的是数字信号,调整角差时直接在仪表中通过软件来处理,而不像模拟式汽车衡那样,需要调整接线盒中的电位器来达到调整角差目的。这些明显的差异,也就决定了数字式汽车衡在安装调试时存在诸多有别于模拟式汽车衡的地方。

二、数字式汽车衡的安装调试方法

前面已经提过,数字式汽车衡采用的是数字式传感器,传感器一般直接输出的为RS485方式的数字信号,所以,组成汽车衡时即可采用数字式称重仪表,也可直接采用计算机配专用软件。两种构成方式在安装调试上无太大区别,为描述方便,下面都以数字式仪表为例予以说明。

、数字式仪表和数字式传感器的接口连接:这是数字式汽车衡的安装调试的关键。

首先要明确接口中各引脚的定义。数字传感器一般均采用RS485通讯方式接口,但由于使用习惯和设计习惯等差异,这中间又存两线制和四线制RS485接口方式的差异,连接时需要加以区分。两线制的RS485接口属于我们常规使用中见的最多的一种方式,传感器输出总共5根线,分别为:屏蔽线、电源正、地(GND)、接收正/发送正(A/T+)和接收负/发送负(B/T-),可以配接两线制和四线制RS485接口的数字仪表。接口连接方式如下图1所示:











(图12线制RS485传感器与4线制RS4852线制RS485仪表接口方式

四线制RS485接口的传感器一般输出线为7根,包括:屏蔽线、电源、地线(GND)、接收正(+R)、接收负(-R)、发送正(+T)、发送负(-T)等。四线制
