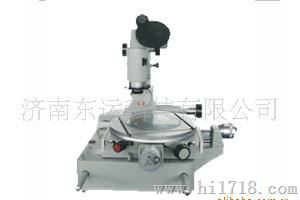

JX6大型工具显微镜

产品特点：
主显微镜配有多种目镜和物镜，视场范围大，成像清晰；
主显微镜可左右偏摆，适用于螺旋状零件测量；
带有反射照明装置，可测量工件表面形状；
带有光学定位器和顶针架等多种附件，使用范围广。
产品用途：
该仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所。仪器带有光学定位器、顶针架、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
其典型测量对象有：
测量各种成型零件如样板、样板车刀、冲模和凸轮的形状；
测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程、齿形和牙型角；
测量钻模或孔板上孔的位置度，键槽的对称度等形位误差。
技术参数：

测量范围
纵向行程：应用测微装置：0~25mm
应用测微装置和量块：0~150mm
横向行程：应用测微装置：0~25mm
应用测微装置和量块：0~50mm
纵横向测微分度值：0.01mm
圆工作台测量范围：0°~360°
圆工作台角度分度值：3′
显微镜立柱
倾斜范围: ±12°
倾斜角度分划值: 30′
测角目镜
角度分划范围: 0°~360°
角度分划值: 1′
轮廓目镜
轮廓目镜分划范围: ±7°
轮廓目镜角度分度值: 10’
光学定位器
光学定位器最小探测孔径：Φ5mm
光学定位器探测深度：15mm
测量力：0.1N±0.03N
顶针架
直径小于Φ39mm    夹持长度：315mm
直径小于Φ85mm    夹持长度：235mm
V型支架
允许工件直径：130mm
物镜：

承重：20kg
仪器外形尺寸：600×900×550(mm)
仪器重量：90kg100
