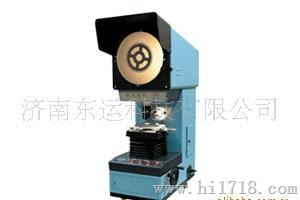

JT12BΦ300轮廓投影仪

产品特点: 1、JT12B Φ300轮廓投影仪适用于小零件轮廓快速测量； 2、JT12B Φ300轮廓投影仪采用现代造型设计，结构紧凑，操作方便； 3、JT12B Φ300轮廓投影仪采用非球面聚光照明，视场明亮均匀，图像清晰； 4、JT12B Φ300轮廓投影仪采用强力排热系统，散热效果好，性能稳定； 5、JT12B Φ300轮廓投影仪采用长寿命照明光源。 产品用途: JT12B Φ300轮廓投影仪能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件，该仪器广泛地应用于机械制造业，仪器仪表和钟表行业有关厂矿的计量室和车间。 技术参数: 1、投影屏： 投影屏尺寸（mm）：φ300 投影屏旋转范围：0°～360° 旋转角度准确度：6′ 2、物镜： 放大倍率 10× 20× 50× 100× 物方视场 φ30mm φ15mm φ6mm φ3mm 物方工作距离 75.2mm 69.6mm 27.0mm 26.2mm 3、工作台 X坐标行程0～50mm 分划值0.01mm Y坐标行程0～50mm 分划值0.01mm Z坐标行程0～60mm （调焦行程） 工作台载重：10kg 圆工作台旋转范围：0°～360° 圆工作台旋转分划值：1° 游标分划值：2′ X、Y 坐标示值准确度（20+L/25）μm，其中L为测量长度，单位：mm 4、照明光源： 5、透射照明12V 100W卤钨灯 反射照明24V 150W卤钨灯 6、外形尺寸：480×780×1150mm 7、仪器重量：110kg （产品配置请以装箱清单为准）
