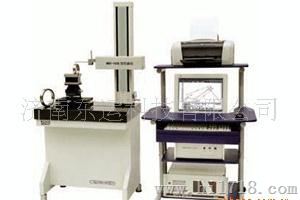

MMD-100系列轮廓仪
品牌 | MMD-100系列轮廓仪 | 型号 | MMD-100系列 |
测量范围 | X轴导轨移动直线度:≤0.4чm/60mm |
MMD-100系列可测量各种精密机械零件的素线轮廓形状参数,角度处理(坐标角度,与Y坐标的夹角,两直线夹角)、圆处理(圆弧半径,圆心到圆心距离,圆心到直线的距离,交点到圆心的距离,直线到切点的距离)、点线处理(两直线交点,交点到直线距离,交点与交点距离,交点到圆心的距离)、直线度、凸度、对数曲线、槽深、槽宽、沟曲率半径、沟边距、沟心距、轮廓度、垂直距离、倾斜度、水平距离等形状参数。
MMD-100A轮廓仪可测量各种精密机械零件的素线形状,直线度、角度、凸度、轮廓度、倾斜度、平行度、对数曲线、槽深、槽宽、沟曲率半径、沟边距、沟心距等参数。
Ø 常规参数:角度、直线度、凸度、对数曲线、倒角R、倒角坐标
Ø X轴导轨移动直线度:≤0.4чm/60mm
Ø 示值误差:0.6%-0.15%±2чm
Ø Z量程:4mm
Ø Z向分辩率/量程:1/4096
Ø X向量程:≤100mm
Ø X向光栅分辩率:1чm
Ø 附件:调偏 工作台、综合调整台、精密V形工作台、球测头、斜测头、锥测头
MMD-100B轮廓仪可测量各种精密机械零件的素线形状,直线度、角度、凸度、轮廓度、倾斜度、平行度、对数曲线、槽深、槽宽、沟曲率半径、沟边距、沟心距等参数。
Ø常规参数:圆弧处理(半径、圆心距等)、点线处理、角度处理、直线度、凸度、
对数曲线、倒角R、倒角坐标
Ø X轴导轨移动直线度:≤0.3чm/60mm
Ø 示值误差:0.6%-0.15%±2чm
Ø Z量程:10mm
Ø Z向分辩率/量程:1/65536
Ø X向量程:≤100mm
Ø X向光栅分辩率:0.6чm
Ø 附件:调偏 工作台、综合调整台、精密V形工作台、球测头、斜测头、锥测头
