高温蒸汽流量表
- 价 格：
- 1
- 型 号：
- HPLUGB
产品介绍

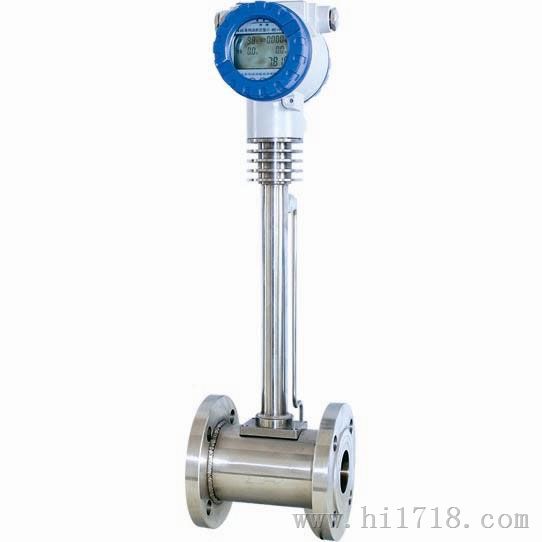

高温蒸汽流量表
测蒸汽涡街式您的，精度高、安装方便、又带温度和压力补偿，高温蒸汽流量表,高温蒸汽流量表价格
一、涡街流量计原理 在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式: f=/〔(1-1.25d/D)d〕 式中：f－发生体一侧产生的卡门旋涡频率 St－斯特罗哈尔数 V－流体的平均流速 d－柱体流面宽度 D-管道内径 在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。 图(二)
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。 Q＝3600f/K或M=ρ3600 f/K 式中：K＝仪表常数(1/m3)。 M=质量流量 Q＝体积流量(m3/h) ρ=介质密度(kg/m3) F=频率Hz Q＝体积流量(m3/h) ρ=介质密度(kg/m3) F=频率Hz 二、涡街流量计技术参数
| 公称通径(mm) | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
| 公称压力(MPa) | DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
| 介质温度(℃) | 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450(协议订货) |
| 本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
| 精确度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
| 范围度 | 1：6～1：30 |
| 供电电压 | 传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池 |
| 输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
| 防护等级 | 普通型IP65 潜水型 IP68 |
| 环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 传感器：最长可达4km，两线制变送器(4～20mA)：负载电阻≤750Ω |
| 型 谱 | 说 明 | ||||||
| HPLUG | 涡街流量仪表 | ||||||
| 检测 | B | 压电式传感器 | |||||
| 方式 | E | 电容式传感器 | |||||
| 连接方式 | 1 | 仅对满管型 | 法兰连接型 | ||||
| 2 | 仅对满管型 | 法兰卡装型 | |||||
| 3 | 仅对插入型 | 简易插入型 | |||||
| 4 | 仅对插入型 | 球阀插入型 | |||||
| 测量介质 | 2 | 液体 | |||||
| 3 | 气体 | ||||||
| 4 | 蒸汽 | ||||||
| 公称通径 | 2 | DN25 | |||||
| … | … 单位：mm | ||||||
| 30 | DN300 | ||||||
| 使用环境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 输出信号 | 1 | 脉冲输出 | |||||
| 2 | 4～20mA电流输出<
