HZ-200F混凝土钻孔取芯机

 二、HZ-200F混凝土钻孔取芯机技术参数

    钻孔直径： Φ200mm

    钻孔深度： 700mm

    进给方式： 手动

    主轴转速： 700r/min

    钻头形式： 人造金钢石薄壁钻头

    配套电机： 单相串激电机

    功率： 2.5KW

    电压： 220v


    三、结构原理

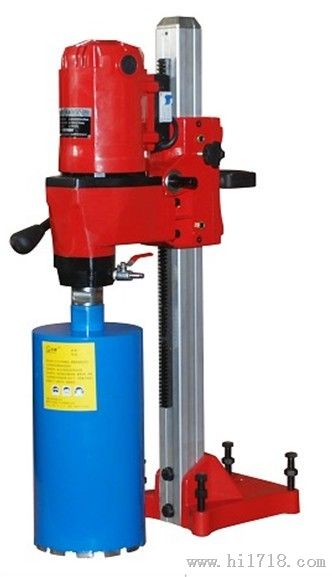

    本机器主要有以下几部分组成如图：

    1、机架4：其立柱上装有齿条，在其底座上装有四只调节螺钉５。

    2、滑座1：套在立柱上，其内部的齿轮与立柱上的齿条组成齿轮副，转动进给手柄，使滑座沿着立柱上下移动。

    3、齿轮箱2：固定在滑座上，其主轴上装有钻头3，随着滑座作进给运动，从而达到钻孔的目的。HZ-200型电动混凝土钻孔取芯机保修条例凡购买我公司的产品保修期为一年，电气部分保修期为半年(以出厂日期为准）。但以下情况不属于保修范围：1.用户因使用，维护，保管不当造成损坏的。2.无保修凭证，保修凭证不符或涂改的。3.因不可抗拒力，自然灾害造成损坏的。维修记录
