电子汽车衡SCS

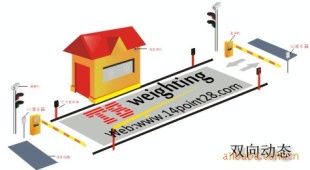

电子汽车衡无人值守全自动防作弊系统-系统配置示意图

详细介绍:

一、    双向无人值守系统如图：

1车辆检测器   2 道闸   3 视频监控  4 光幕隔离   5 语音喇叭   6 射频读卡器

7系统控制柜    8 红绿灯

四 正常称重工作流程：

种 单向静态

流  程：

车辆驶入—红绿灯显示绿色—汽车上衡—红绿灯显示红色—阅读器感应车辆标签卡中信息—红外检测车辆是否完全上磅，若车辆没有完全上磅，语音提示“红外被挡，请停好车”，软件不称重—待车辆停到正确位置并稳定后—称重数据保存，视频抓拍车辆信息图片，同时语音播报重量信息并提示“称重完成，请下磅”、大屏幕显示重量—道闸抬起—汽车下衡—道闸落下—红绿灯变绿

第二种 单向动态

流  程：

    车辆驶入—阅读器感应车辆标签卡中信息—红绿灯变绿，道闸抬起，语音提示“请上磅”—汽车上衡—红绿灯变回红色，同时道闸落杆—红外对射器检测车辆是否完全上磅，若车辆没有完全上磅，语音提示“红外被挡，请停好车”，软件不称重—待车辆停到正确位置并重量稳定后—称重数据保存，视频抓拍车辆信息图片，同时语音播报重量信息并提示“称重完成，请下磅”、大屏幕显示重量—车辆驶出

第三种 双向动态

流  程：

  车辆由任一方向驶入—红绿灯均显示红色—阅读器感应车辆标签卡中信息—驶入方向红绿灯变绿，同时道闸抬起，语音提示“请上磅”—汽车上衡—红绿灯变红色，同时驶入方向道闸落下—红外对射器检测车辆是否完全上磅，若车辆没有完全上磅，语音提示“红外被挡，请停好车”，软件不称重—待车辆停到正确位置并重量稳定后—称重数据保存，视频抓拍车辆信息图片，同时语音播报重量信息并提示“称重完成，请下磅”、大屏幕显示重量—驶出方向道闸抬起—车辆驶出—驶出方向道闸落下

五  车辆进厂到出厂模拟工作流程

    厂区内的所有汽车衡的管理处都配有电脑和软件，并将所有电脑实现局域网连接，其中一台电脑或另配一台电脑作主服务器用。

车辆进厂，由门卫处在软件里登记车辆信息，然后给进厂车辆发一张ID信息卡，车辆行至汽车衡前，刷卡，根据红绿灯、道闸和语音提示上磅，次称重完成后，车辆的重量信息会自动保存在主服务器的软件数据库中并上传至企业的ERP管理系统中，同时，摄像头会同步抓拍车辆上磅称重时的即时图片，并和车辆重量信息记录保存在一起，可供随时查看；

车辆下<
