智能弯管流量计

一、概述

弯管传感器作为一种既年轻又古老的计量产品，它的优点已经得到计量界的认可，并且逐渐广泛应用于工业，公用事业等多个领域。弯管传感器的优点主要体现在原理可靠、结构简单、节能降耗、维护量少等方面，弯管流量计的一次传感元件——弯管传感器适用于恶劣的工业环境，对于高温、高压、潮湿、粉尘、震动等各种恶劣现场条件有很好的适用性，可对Ф 20-Ф2000mm，甚至更大的管道进行精确的流量测量（通过变径整流器）。在专用智能仪表或转换模块的配合下，可满足电力，热力，冶金，化工，城市供水供热，楼宇空调等不同行业的各种测量，输出等需求。其应用及发展前景广阔。

二、弯管传感器的工作原理

流体在某一温度某一压力条件下流过一个管道，当其流经弯头时，该流体将做相应的圆周旋转运动。根据流体强制旋流等理论，流体在管道内作圆周运动与固体在空间状态下作圆周运动类似，因此流体必然会产生惯性离心力，该离心力的大小与流体的流速、流体的密度以及作圆周运动的曲率半径（也就是弯管传感器的曲率半径）等因素有关。

由于弯管传感器曲率半径是已知的，流过弯管传感器的流体密度又可通过对流体的温度、压力等参数的测定利用主机的计算机准确地求得，因此在弯管传感器上产生的离心力的大小就只是流体流速的函数。只要测出离心力的大小（通过差压变送器间接测得），就可测出流体在管道内的流速，将流速乘以管道的截面积和流体的密度，流体的流量即可计算确定。

三、弯管传感器的分类

弯管传感器的一次传感元件——弯管传感器依安装管线上的不同分为如下三种：

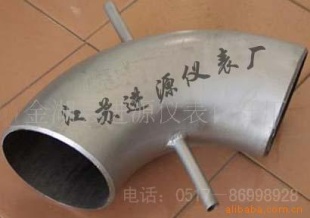

•  90 °弯管传感器——用于工艺管线90 °转弯连接处，替代原弯头

•  180 °弯管传感器——用于直管线上，替代部分直管段

•  135 °弯管传感器——用于工艺管线135 °转弯连接处，替代原弯头
