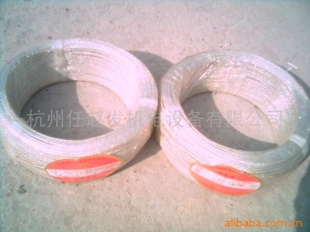

补偿导线.
| 品牌 | 博力 | 型号 | Ｋ ．Ｅ ．Ｓ |
| 种类 | 温度 | 制作工艺 | 陶瓷 |
| 输出信号 | 数字型 | | |
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94 《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
型号表示
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
| 结构特征、绝缘层、护层材料、使用温度 | 使用分类、允差等级、护层着色标志 |
| 绝缘层及护层 | 使用温度 | | 材料 | 符号 | | 聚氟乙烯 | PVC | -25～70℃
-25～105℃ | | 聚全氟乙丙烯 | FEP | -60～205℃ | | 可溶性聚四氟乙烯 | PFA | -60～260℃ | | 结绝示意 | | 护层 | 绝缘层 | 合金丝 | 护层 | 屏蔽层 | 合金丝 | | |
| | 使用分类 | 标志 | 允许登记及护层着色 | | 普通级 | 精密级 | | 一般用 | G | （黑色） | S（灰色） | | 耐热用 | H | （黑色） | S（灰色） |
|
| 产品标号（标记） | 补偿导线合金丝和绝缘层颜色 |
配用热电
偶分度号 | 一般用（G）
产品标号 | 耐热用（H）
产品标号 | | 普通级 | 精密级（S） | 普通级 | 精密级（S） | | S | SC-G | SC-GS | SC-H | -- | | N | NC-G | NC-GS | NC-H | NC-HS | | K | NC-G | NC-GS | NC-H | -- | | KC2-G | KG2-GS | KC2-H | KC2-HS | | KX-G | KX-GS | KX-H | KX-HS | | E | EX-G | EX-GS | EX-H | EX-HS | | J | JX-G | JX-GS | JX-H | JX-HS | | T | TX-G | TX-GS | TX-H | TX-HS |
|
