产品介绍
GS-1730

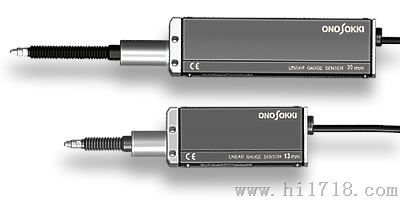

GS-1730位移传感器
广州诚敏电子科技有限公司优势供应日本小野ONOSOKKI全系列仪器仪表！
产品特点：
普通型（通用，防水结构 IP64）
GS-1713、GS-1730、GS-1813、GS-1830
● GS-1500/1600系列的替代机型。
● 使用滚珠轴承式机构，比较原产品使用寿命提高。
技术规格（量程/分辨率）：GS-1713（13mm/10um）、GS-1730（30mm/10um）、GS-1813（13mm/1um）、GS-1830（30mm/1um）
技术参数表：
| 型号 | GS-1713 | GS-1730 | GS-1813 | GS-1830 |
| 测量范围 | 13 mm | 30 mm | 13 mm | 30 mm |
| 分辨率 | 10 μm | 1 μm | ||
| 显示精度（20℃时） | 3 μm | 3 μm | 2 μm | 3 μm |
| 响应速度※1 | 1（4） m/s | 0.3（1.2）m/s | ||
| 测量压力（向下）※2 | 1.7N以下 | 2.0N以下 | 1.7N以下 | 2.0N以下 |
| 测量压力调整范围（选配功能）※2 | - | |||
| 滑动耐久次数 | 500万次以上 | |||
| 保护等级（不含接插头部份） | IP64 | |||
| 测量杆径 | φ15mm+0-0.009 | |||
| 电源 | DC4.5V～DC 5.5V | |||
| 工作电流（使用DC5V） | 120mA以下 | |||
| 信号输出（使用DC5V） | 2相方波信号 相位差 90°±20°信号电压 Hi： 4.5 V 以上 Lo： 0.4 V 以下 | |||
| 输出阻抗 | 约 22Ω | |||
| 耐振（未通电时）※3 | 98m/s23轴各方向（各75分钟） 10 Hz到150 Hz 扫频加振 10次重复 | |||
| 耐冲击（未通电时）※3 | 980m/s23轴各方向 ±X,Y,Z各3次正弦半波冲击作用时间 6 ms | |||
| 使用温度范围 | 0℃～40℃ | |||
| 保存温度范围 | -10℃～55℃ | |||
| 电缆长度 | 约1.9 m | |||
| 重量（包含电缆，接插头） | 约250 g | 约310 g | 约250 g | 约310 g |
| 附属品 | 使用说明书，板手 | |||
※2 向上方向使用时，测量杆有可能不能完全复位。
※3 测量中的耐振耐冲击性能，规格表所示的性能值不与保证。
※4 信号电缆的切断，连接，改造时，将不符合CE规格。
| 型号 | GS-5050 | GS-5100 | GS-5051 | GS-5101 |
| 测量范围 | 50 mm | 100mm | 50 mm | 100mm |
| 分辨率 | 10 μm | 1 μm | ||
| 显示精度（20℃时） | 10 μm | 12 μm | 4 μm | 5 μm |
| 响应速度※1 | 1（4）m/s | 0.3（1.2）m/s | ||
| 测量压力（向下）※2 | 3 N以下 | 5.5N以下 | 3 N以下 | 5.5N以下 |
| 测量压力调整范围（选配功能）※2 | ||||
| 滑动耐久次数 | 1500万次 | |||
| 保护等级（不含接插头部份） | IP5X | |||
| 测量杆径 | φ15mm+0-0.009 | |||
| 电源 | DC 4.5 V～DC5.5V | |||
| 工作电流（使用DC5V） | 120mA以下 | |||
| 信号输出（使用DC5V） | 2相方波信号 相位差 90°±20°信号电压 Hi： 4.5 V 以上 Lo： 0.4 V 以下 | |||
| 输出阻抗 | 约 22Ω | |||
| 耐振（未通电时）※3 | 147m/s23轴各方向（各75分钟） 10 Hz 到 150 Hz 扫频加振 10次重复 | |||
| 耐冲击（未通电时）※3 | 1470m/s2 3轴各方向 ±X,Y,Z各3次 正弦半波冲击 作用时间 6ms | |||
| 使用温度范围 | 0℃～40℃ | |||
| 保存温度范围 | -10℃～55℃ | |||
| 电缆长度 | 约4.9m | |||
| 重量（包含电缆，接插头） | 约570g | 约655g | 约570g | 约655g |
| 附属品 | 使用说明书，板手 | |||
※2 向上方向使用时，测量杆有可能不能完全复位。
※3 测量中的耐振耐冲击性能，规格表所示的性能值不与保证。
※4 信号电缆的切断，连接，改造时，将不符合CE规格。
号 | GS-4713 | GS-4730 | GS-4813 | GS-4830 |
测量范围 | 13 mm | 30 mm | 13 mm | 30 mm |
分辨率 | 10 μm | 1 μm | ||
显示精度（20℃时） | ||||
响应速度※1 | 1（4） m/s | 0.3（1.2） m/s | ||
测量压力（向下）※2 | 2 N 以下 | 2.4 N 以下 | 2 N 以下 | 2.4 N 以下 |
测量压力调整范围（选配功能）※2 | - | |||
滑动耐久次数 | 1500 万次 | |||
保护等级（不含接插头部份） | IP66G | |||
测量杆径 | φ15 mm+0-0.009 | |||
电源 | DC4.5V～DC5.5 V | |||
工作电流（使用DC5V） | 120 mA以下 | |||
信号输出（使用DC5V） | 2相方波信号相位差90°±20°信号电压Hi：4.5V以上Lo：0.4 V以下 | |||
输出阻抗 | 约 22 Ω | |||
耐振（未通电时）※3 | 196 m/s2 3轴各方向（各75分钟）10Hz到150Hz扫频加振10次重复 | |||
耐冲击（未通电时）※3 | 1960 m/s2 3轴各方向±X,Y,Z各3次正弦半波冲击作用时间6ms | |||
使用温度范围 | 0 ℃～40 ℃ | |||
保存温度范围 | -10 ℃～55 ℃ | |||
电缆长度 | 约 4.9 m | |||
重量（包含电缆，接插头） | 约 325 g | 约 385 g | 约 325 g <
