CE-IZ01-54MS1
- 价 格：
- 电议
- 型 号：
- CE-IZ01-54MS1
- 品牌/商标：
- 圣斯尔CE
- 企业类型：
- 贸易商
- 原产地：
- 广州
CE-IZ01-54MS1

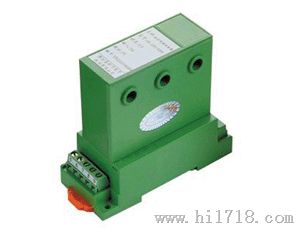

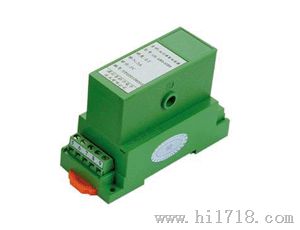

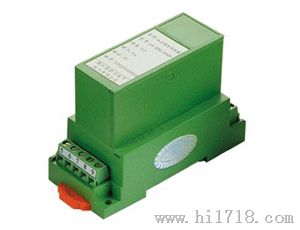

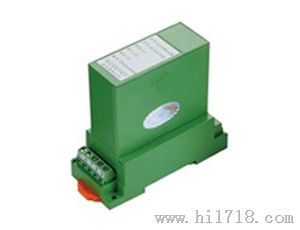

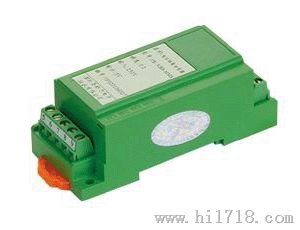

CE-IZ01-54MS1电流传感器
传感器介绍：
CE-IZ01、CE-IZ02：应用于各种直流系统中的直流电流信号的检测；
CE-IZ01A：应用于电镀行业等干扰较大环境的直流电流信号的检测；
CE-IM01、CE-IM02：应用于各种直流系统中的脉动直流信号的检测；
CE-IB01、CE-IB02：应用于各种直流系统中的双向直流电流信号的检测；
CE-IH03：应用于各种电力系统中的交直流信号的检测。
检测范围宽：1mA~5A；
抗干扰能力强：可提供输出/电源端抗浪涌电压达2kV以上的产品；
高性能：小信号输入时产品的精度能达到0.2级且输出稳定；
可靠性高：隔离耐压≥2500VDC；
多种输入检测方式，多种输出信号形式、方便用户选择使用；
可根据用户特殊情况量身定制特殊产品。
CE-IZ01-34MS1电流隔离传感器/变送器主要特性
检测范围：1mA~400A
输出纹波：10mV（0.2级），15mV（0.5级）
温漂特性：≤200ppm/℃（0.2级）,≤500ppm/℃（0.5级）
响应时间：≤300mS（CE-IZ01，CE-IZ02） 响应时间最小为15mS
静态功耗：Vz,Vd,Vg,Iz输出：200mW（CE-IZ02）,400mW（CE-IZ01）
Iy输出：300mW（CE-IZ02）,500mW（CE-IZ01）
负载能力：负载≥2KΩ（电压输出）,负载≤250Ω（电流输出）
工作环境：温度:-10~60℃；湿度:≤95%（不结露）
产品特性选择表：
| 产品类型 | 输入性能 | 输出类型 | 辅助电源 | 穿孔（mm） | 外形 | 精度 | 输入量程范围 |
| CE-IZ CE-IB CE-IM注② | 01：光耦三隔离 | 3：0~5V DC （Vz） 4：0~20mA （Iz） | 2：12V 3：15V | M：无孔 | H2 | 0.2 | 0~1-50mA |
| 3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy） 6：1~5VDC （Vy） 8：0~10VDC （Vd）注① F：OC频率输出 （0~5 KHZ,0~10 KHZ） | 2：12V 3：15V 4：24V 7：48V | S1 | 0.2 | 0~1-100mA | |||
| S2 | 0.5 | 0~0.1-5A | |||||
| 8：110V 9：220V | S3 | 0.2 | 0~1-100mA | ||||
| 0.5 | 0~0.1-5A | ||||||
| 01A：特别适用于电镀行业或强信号干扰场合 | 3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy）注① 6：1~5VDC （Vy） 8：0~10VDC （Vd） | 2：12V 3：15V 4：24V | S2 | 0.2 | 0~0.001-5A | ||
| 8：110V 9：220V | S3 | 0.2 | 0~0.001-2A | ||||
| 0.5 | 0~2-5A | ||||||
| 02：调制两隔离 | 3：0~5V DC （Vz） 4：0~20mA （Iz） | 2：12V 3：15V | H2 | 0.2 | 0~1-50mA | ||
| 3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy） 6：1~5VDC （Vy） 8：0~10VDC （Vd）注① F：OC频率输出 （0~5 KHZ,0~10 KHZ） | 2：12V 3：15V 4：24V 7：48V | S1 | 0.2 | 0~1-100mA | |||
| S2 | 0.5 | 0~0.1-5A | |||||
| 8：110V 9：220V | S3 | 0.2 | 0~1-100mA | ||||
| 0.5 | 0~0.1-5A | ||||||
| 2：12V 3：15V 4：24V 8：110V 9：220V | D2注③ | 0.2 | 0~1-100mA | ||||
| 0.5 | 0~0.1-5A | ||||||
| 3：0~5V DC （Vz） 8：0~10VDC （Vd）注① | 2：12V 4：24V | H4 | 0.5 | 0~1-500mA |
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。
注②…输入为双向直流命名CE-IB，输入为脉动直流时命名CE-IM，其他参数选择不变。
注③…D2为高可靠、高稳定、高抗干扰、超薄型。
注④…对于H2、S1外型，不提供110V、220V辅助电源产品。
选型示例：CE－IZ01－32MS2－0.2/0~20mA
描述：输入单路直流电流:0~20mA,输出:0~5V,辅助电源:+12V,MS2外型（端子输入），等级指数:0.2级
CE-A系列智能产品常见故障与排查
为减少产品的使用故障，产品上电前用户应仔细阅读CE-A产品使用手册，并遵照本文第1条的有关注意事项。
1上电红灯不亮
·检查接线、输入电源值是否与产品接线图和标签上的标识一致；
· 测量电源工作电流是否正常（正常工作电流30mA左右）；
· 如检查测量无误，表明红灯坏；
2上电红灯2S左右闪烁一次（正常工作100mS闪烁一次）。
现场干扰较大，导致产品无法正常工作，看门狗复位。
3 通讯不正常
· 检查通讯地址与波特率是否与产品的设置相符，出厂设置地址为1号，波特率为9600bps，通讯格式为n,8,1；
· 检查使用的命令是否与产品说明书上的说明相符，CE产品有ASCII码与MOUBUS两种通讯协议；
· 发送数据时绿灯无闪烁，表明通讯线路故障，CE产品收不到数据；
· 发送数据时绿灯微闪烁一次（大约点亮1ms左右），表明地址或命令错误，产品能接收到数据，但数据不正确，迅速退出接收；
· 通讯时绿灯点亮几十毫秒，说明CE产品能正常接收到数据并正确响应发送出数据，此时如果主机无法接收到数据，请检查RS485或RS232的接收端是否有故障或应用软件是否能正常接收到数据？推荐在PC机上使用“串口调试助手”软件来接收数据检测通讯帧是否有误。
4功率为负值
· 当有功功率出现负值时，电流输入的方向相反，重新调整电流输入接线方向；
· 三相四线产品出现功率只有总功率的三分之一左右时，此时电流输入的某一相输入方向反；
5无频率值
确认A路电压是否正确接入，频率信号是从A路电压上取得。
6地址与波特率如何修改？
可通过CE产品的测试软件修改地址与波特率，网站上有下载，如果产品上有拔码开关的可通过拔码开关来设置。
7二隔离与三隔离输出端接线区别：
