760401-H功率计
- 价 格：
- 1
- 型 号：
- 760401-H/C2
- 品牌/商标：
- 日本横河YOKOGAWA
- 企业类型：
- 贸易商
- 原产地：
- 日本
- WT210尺寸：
- 约213x88x379mm，3kg
- WT230尺寸：
- 约213x132x379mm，5kg
- 电压：
- 15/30/60/150/300/600 V
- 电流直接输入：
- 5/10/20/50/100/200 mA（仅WT210） 0.5/1/2/5/10/20 A（WT210/WT230）
- 外接输入（选用）：
- 2.5/5/10V 或 50/100/200 mV
760401-H功率计

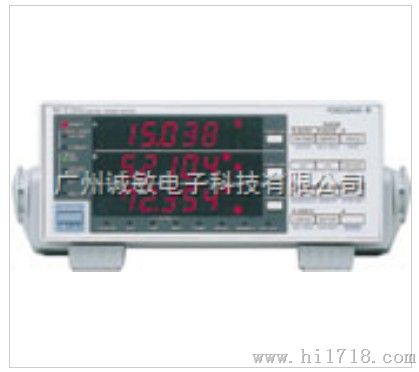

760401-H/C2功率计（WT210）（现货供应）

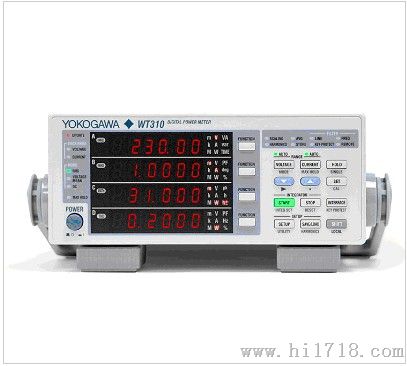

日本横河全系列功率计：WT210、WT230、WT310、WT310HC、WT332、WT333、CW120、CW121、CW240、CW10
（WT210）功率计：
WT210可用于测量极低电流：最小量为5mA，具有线路滤波、谐波测量、用户校准、大电流测量等功能；
WT210：约213x88x379mm,3kg；
WT230：约213x132x379mm ,5kg。
WT210/WT230技术参数：
额定值（范围）
电压：15/30/60/150/300/600 V
电流:
直接输入：5/10/20/50/100/200 mA（仅WT210） , 0.5/1/2/5/10/20 A（WT210/WT230）
外接输入（选用）：2.5/5/10V 或 50/100/200 mV
频率范围:DC，0.5Hz～100kHz
基本精度（45Hz≤频率f≤66Hz）
电压/电流：±（读数的0.1%＋量程的0.1%）
功率：±（读数的0.1%＋量程0.1%）
WT210产品概述：
基本精度:0.1%
小型设计（标准机架的一半）
可用于测量极低电流:最小量为5mA（仅WT210型）
具有线路滤波功能
数据更新速度快（每秒种10个读数）
具有谐波测量功能
具有用户校准功能
利用外接传感器输入可测量大电流
产品功能：
高频率量程和提高的精度使此功率计成为一个出色的工具。
基本精度：0.1%
DC测量：0.5Hz~100kHz频率范围
紧凑设计（半个机架尺寸）
5mA量程可测量微小电流（仅WT210）
线路滤波器功能
高速数据更新（最快10读数/秒）
谐波测量功能
用户校准功能
使用外部传感器输入的大电流测量功能
基本特性
与以前型号的比较
通过PC可方便的采集并管理功率测量数据
WT230性能先进、功能丰富，只需一台功率计便可满足从低频设备到高频变频器的所有测量应用。
适用于各种场合
- 低频设备
- 0.5Hz起的低频测量，可用于评价变频器效率及电机的启动特性等。
- 商用电源
- 基本功率精度：0.1%
与之前的WT200/WT130系列相比，功率精度更高。
- 变频器
- 100kHz的频率范围
可用来对变频器等高频设备进行精确的测量。
确保精度在1%和130%之间
WT210型号和后缀代码：
| 型号 | 后缀代码 | 产品说明 | ||
| 760401 | WT210单元输入型 | |||
| 电源线 | -D | UL/CSA标准 | ||
| -F | VDE标准 | |||
| -R | AS标准 | |||
| -Q | BS标准 | |||
| -H | GB标准 | |||
| 选件 | /C1 | GB-IB通信接口 | 任选其一 | |
| /C2 | 串行（RS-232）通信接口 | |||
| /EX1 | 外部输入2.5/5/10V | 任选其一 | ||
| /EX2 | 外部输入50/100/200mV | |||
| /HRM | 谐波测量功能 | |||
| /DA4 | 4通道D/A输出 | 任选其一 | ||
| /CMP | 比较器和D/A各4通道 | |||
外型尺寸：
WT210: 约213（宽）×88（高）×379（深）mm （突出份除外）
WT230: 约213（宽）×132（高）×379（深）mm （突出份除外）
重量：
WT210: 约3公斤
WT230: 约5公斤
WT210：760401-H、760401-Q、760401-R、760401-F、760401-D
性能对比：
| WT200/WT130 | WT210/230 | |
| 电压输入端子 | 接线柱 | 插入式端子（安全端子） |
| 外部输入端子 | 插入式端子（安全端子） | BNC |
| 电压和电流 基本精度 | 量程的0.25% | 量程的0.2% |
| 功率基本精度 | 量程的0.3% （WT200） 量程的0.35% （WT130） | 量程的0.2% |
| 频率范围 | DC，10Hz~20kHz | DC，0.5Hz~100kHz |
| 确保精度范围 | 额定量程的10%到130% | 额定量程的1%到130% |
| 显示更新间隔 | 0.25秒（固定） | 0.1/0.25/0.5/1/2/5秒 |
| 电压、电流、功率显示位数 | 4位（WT130） 5位（WT200） | 5位 |
| 线路滤波器功能 | 无 | 有（fc = 500Hz） |
| 频率滤波器功能 | 有（fc = 300Hz） | 有（fc = 500Hz） |
| 锁键功能 | 无 | 有 |
| 谐波测量 显示更新间隔 | 约3秒 | 0.25/0.5/1/2/5秒 |
| 安装比较器后的 远程控制信号 | 添加了EXT HOLD和EXT TRIG。 未添加EXT START、EXT STOP、EXT RESET 和INTEG BUSY。 | 具有如左列的6种信号，但触点分布有变化。 |
| 在线数据格式 | ASCII | ASCII、二进制 |
| 波形数据 通信输出 | 无 | 有（需要/HRM选件） |
| GP-IB通信可寻址模式B | 有 | 无 |
| 显示位数 （出厂默认设置） | 4位 | 5位 |
