桥式三坐标测量机

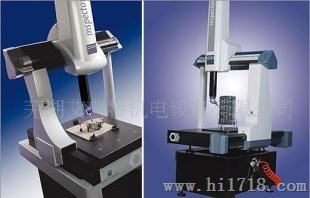

Inspector高性价比的桥式三坐标测量机

Inspector 454数控三坐标测量机是工业计量应用领域中的经济有效的测量解决方案，从而提高了生产过程中的检测效率和检测精度。

Inspector 454主机采用全铝结构，同时，在设计过程中运用了广泛的计算机辅助设计中的有限元分析原理和模块化设计原理，使得整机系统具备了改善的抗温变能力和抗形变/扭摆能力，提高了整机空间结构的稳定性，降低了结构微形变、振动以及温度梯度变化对测量性能的影响。闭式空气轴承设计优化了测量机各轴的机械运动, 因此，整机系统在测量过程中表现出极高的重复性和系统长期的稳定性。

主要特征Key Features:

获得专利的TESA光学读数头系统

X向横梁三角形状结构，具有很好的稳定性

测量软件，操作简单，运行可靠

符合人机工程要求的设计 – 经过深入研究获得的结论

22个空气轴承保证了三轴无摩擦的运动

多种测头可供选择:

性能指标 Performance Specifications

测量行程Measuring Strokes           ：X x Y x Z (mm)    440 x 500 x 410

外形尺寸Overall Dimension           ：L x W x H (mm)    1160 x 1080x 2320

被测工件重量 Max Part Weight        ：227 kg

精度指标 Accuracy (mm) (根据ISO10360-2坐标测量机的性能评定标准):

(Accuracy is according to ISO 10360 – 2 )

长度测量允许示值误差

Maximum permissible error of indication of a CMM for size measurement (mm) ：MPEE= 3.0 + 4 L/1000

允许探测误差Maximum permissible Probing Error (mm)：                  MPEP=3.5

环境条件要求 Environment Specifications:

测量机室温度要求 Room Required Specifications

- 测量机室的温度: 19 - 21 °C

- 机器周围环境的温度梯度: 1 °C/小时，2 °C/天，1 °C/米

- Average Room Temperature: 19 - 21 °C

- Maximum Thermal Gradients: 2 °C/day, 1 °C/hour, 1 °C/meter surrounding the machine

供气系统 Air Supply System

- 最小供气压力 (Min. Air Pressure)      : 4 bar

- 耗气量 (Air Consumption)                  : 21 NL/min

供电系统 Electrical requirements

- 电压 (Voltage)                : 220 Vac ± 10%

- 耗电量 (Max Power consumption)            : 2000W

- 电流 (Current)                : 15 A

控制系统  Controller

Inspector所采用的控制器具有高水平的可靠性，安全性，模块化设计和结构紧凑的特点，非常适合安装在具备环境控制的房间中。该控制器安装在工作台的后部，为检测任务提供清洁，宽敞的测量空间。同时该系统还提供了测量机运行的各种安全保护模式，降低了由于人为误操作，测量机发生故障的几率。

采用便携的终端控制单元(操纵盒)，使得操作者可手动控制测量机的机械运动，操纵盒可用来控制紧急情况、设置轴运动速度，并可设置/复位一些状态功能。

计算机系统 Computer System

PC-DMIS 软件专用计算机系统

- Pentium Ⅳ 3.0 GHz处理器，1GB内存

- 80GB硬盘

- 128MB显卡

- 3.5″1.44M软驱

- DVD/CD-RW光驱

- 键盘与鼠标

- 17²液晶显示器

- 预装Windows 操作系统和PC-DMIS (DCC)测量软件

PC-DMIS PRO (DCC)通用测量软件，能够解决复杂的计量检测任务。该软件主要针对车间基层检测人员设计，能够使其在最短的时间内掌握该软件的使用。

这一具有强大检测功能的工业级计量软件提供了用户简易操作界面，帮助用户完成零件检测程序编程，测量程序初始化设定以及执行检测程序。运用先进的图形化报告功能，实现用户特殊的检测数据分析需求。PC-DMIS PRO (DCC)软件的优势之一为其直观化的自学习功能，在不需要CAD模型的情况下，实现用户零件检测编程。PC-DMIS PRO (DCC)软件独特的零件特征识别功能，针对不同测量点的探测，自动识别测量元素的类型(线、圆、圆柱，等等)。在完成工件特征检测之后，PC-DMIS PRO (DCC)能够自动定义被测元素类型，提供所需信息和屏幕分析图形，这种动态图形通过被测几何元素之间拟合，实现被测工件的元素构造。

具有中文版面和在线中文帮助

完善、可定制的直观化图形用户界面(GUI)为不同软件应用水平的操作者提供了便捷的执行功能强大的计量软件的方法

点击鼠标，立即执行下述操作：完善的测头管理、零件坐标系管理和工件找正功能、检测报告、支持预览、特征构造、特征测量

几何元素的评价，包括：直线度、平面度、圆度、圆柱度、圆锥度以及圆环和球面等。相对基准几何要素真实位置度的评价：平行度、垂直度、角度、对称度、位置度、同轴度、同心度、轴向跳动、径向跳动、轴向全跳动、径向全跳动

可实现工件几何特征量的直接测量，并能够完成几何关系的计算、构造和形位公差的评价与分析

互动式超级报告功能，增加了报告格式和数据处理上的灵活性

PTB完全认证

完全支持所有通用标准，例如，DMIS标准和IGES标准

符合ISO标准的公差评判能力

PC-DMIS CAD在PC-DMIS PRO DCC的基础上，强化了对于复杂几何表面的导入和评价，包括在曲线和曲面任意位置上随机拾取点云、曲线和线框，立即产生完整的公差报告，和曲线曲面以及曲面轮廓的坐标系校正。

- 可下载VDAFS， IGES， DXF， DWG， STEP， XYZIJK， SAT， STL， DES 和 DMIS原始格式的文件

- 交互式触发并运行(Touch and Go™) CAD文件的程序编程功能

- 先进的超级报告功能

- 支持全部直接CAD编译器(Direct CAD Translator™ )选项

测头系统 Probe System

Renishaw MH20i手动分度测头MH20i Manual Adjustable Probe Head

MH20i 是由英国Renishaw公司设计生产的手动可调整分度测 座，它将TP20 整合在一起，并可实现两个方向的分度定位。以15°进行分度，可实现168个可重复定位。该系统还包括一个标准力吸盘。

技术参数 (Characteristics):

• 分度轴A Indexable axis A (俯仰 Roll)      : from 0° to 90°, step of 15°

• 分度轴B Indexable axis B (旋转 Pitch)     : ±180°, step of 15°

• 重量 (Weight)                 : 210 g

• 定位重复性 (Positioning repeatability)        : 1.5 µm

• 加长杆长度 (Max. Extension bar)       : 75 mm

 TP20 技术参数 (TP20 Characteristics):

• 感应方向 (Sense directions)               : 5 ways, ± X, ± Y, +Z

• 单向重复性 (Unidirectional Repeatability)     : 0.35 µm

• 更换吸盘重复性 (Module Changing Repeatability)    : 2.0 µm

KIT7#：03969076探针组：
