日本三丰Mitutoyo圆度仪RA-120P
- 价 格：
- 0
- 型 号：
- RA-120P
产品介绍
日本三丰Mitutoyo圆度仪RA-120P

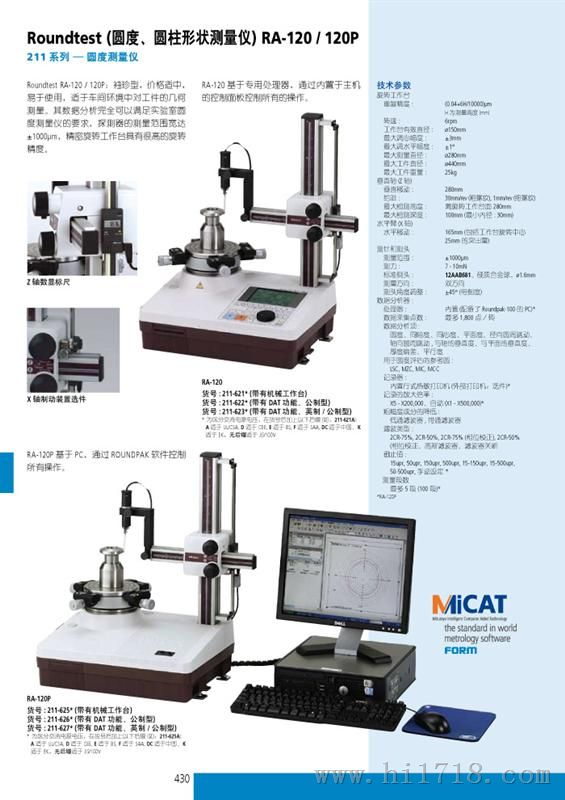

Roundtest (圆度、圆柱形状测量仪) RA-120 / 120P
211 系列 — 圆度测量仪
Roundtest RA-120 / 120P：袖珍型，价格适中，
RA-120 基于专用处理器，通过内置于主机
易于使用，适于车间环境中对工件的几何
的控制面板控制所有的操作。
测量。其数据分析完全可以满足实验室圆
度测量仪的要求，探测器的测量范围宽达
±1000μm，精密旋转工作台具有很高的旋转
精度。
X 轴制动装置选件 货号: 211-621* (带有机械工作台)
货号: 211-622* (带有 DAT 功能、公制型)
货号: 211-623* (带有 DAT 功能、英制/ 公制型)
* 为区分交流电源电压，在货号后加上以下后缀(如：211-621A):
A 适于UL/CSA D 适于CEE E 适于BS F 适于SAA DC 适于中国、K
RA-120P 基于PC，通过ROUNDPAK 软件控制
所有操作。 适于EK，无后缀适于JIS/100V RA-120P
货号: 211-625* (带有机械工作台)
货号: 211-626* (带有 DAT 功能、公制型)
货号: 211-627* (带有 DAT 功能、英制/ 公制型)
* 为区分交流电源电压，在货号后加上以下后缀(如：211-625A):
A 适于UL/CSA D 适于CEE E 适于BS F 适于SAA DC 适于中国、K
适于EK，无后缀适于JIS/100V 技术参数
旋转工作台
重复精度: (0.04+6H/10000)μm
H 为测量高度 (mm)
转速: 6rpm
工作台有效直径: ?150mm
调心幅度: ±3mm
调水平幅度: ±1°
测量直径: ?280mm
工件直径: ?440mm
工件重量: 25kg
垂直轴 (Z 轴)
垂直移动: 280mm
给进: 30mm/rev (粗螺纹) 1mm/rev (细螺纹)
检测高度: 离旋转工作台面280mm
检测深度: 100mm (最小内径: 30mm)
水平臂 (X 轴)
水平移动: 165mm (包括工作台旋转中心
25mm 的突出量)
测针和测头
测量范围: ±1000μm
测力: 7 - 10mN
标准侧头: 12AAB681、硬质合金球、?1.6mm
测量方向: 双方向
测头角度调整: ±45° (带刻度)
数据分析器:
处理器: 内置 (配备了Roundpak-100 的PC)*
数据采集点数: 最多1800 点／转
数据分析项:
圆度、同轴度、同心度、平面度、径向圆周跳动、
轴向圆周跳动 与轴的垂直度、与平面的垂直度、
厚度偏差、平行度
用于圆度评估的参考圆:
LSC MZC MIC MCC
记录器:
内置行式热敏打印机 (外部打印机：选件)*
记录的放大倍率:
X5 - X200000、自动 (X1 - X500000)*
粗糙度成分的降低:
低通滤波器 带通滤波器
滤波类型:
2CR-75% 2CR-50% 2CR-75% (相位校正) 2CR-50%
(相位校正、高斯滤波器、滤波器关断
截止值:
15upr 50upr 150upr 500upr 15-150upr 15-500upr
50-500upr 手动设定*
测量段数
最多5 段 (100 段)*
*RA-120P
Roundtest RA-120 / 120P：袖珍型，价格适中，
易于使用，适于车间环境中对工件的几何
测量。其数据分析完全可以满足实验室圆
度测量仪的要求，探测器的测量范围宽达
±1000μm，精密旋转工作台具有很高的旋转
精度。
RA-120 基于专用处理器，通过内置于主机
的控制面板控制所有的操作。
功能
? 切口测量
? 基线／测量数据的重新计算
? 螺线偏心补偿
? 3D 显示的旋转**
? 实时显示**
? 简化图表排列 (单独图表排列)**
? 发线、辅助线、隐藏线、填充线**
? 被测数据的颜色设定**
? 生成剖面的偏离记录**
? 记录剖面的缩放**
? 数据删除**
? 图形分析 (被测点间的位移／角度)**
? 频谱分析**
? 单齿分析**
? 谐波分析**
? 以C
