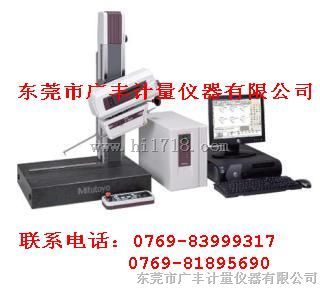

粗糙度仪SV-3100S4

 三丰表面粗糙度测量仪SV-3100 系列产品 ，可进行高精度、高水平分析，多功能3D表面粗糙度分析，微细轮廓测量，以及原有的表面粗糙度测量。
? 自动调水平工作台、3 轴调整台等外部设备的应用，有效增强了该产品的操作性能，同时也真正实现了自动测量。
? 安装了资料分析软件SURFPAK-SV 使用这一软件，可对从车间和实验室中得到的资料进行统一格式的管理。
? 采用陶瓷制作的 X 轴驱动部导轨，因为陶瓷具有极好的防磨损性能。无需润滑油也能正常工作。
? 为了保证高精度测量，在 X 轴 和Y 轴(选件)上都内置了高清晰度的玻璃尺(X 轴分辨率：0.05μm, Y 轴分辨率：1μm) 因为要保证SV-3100 系列产品具有高度的可靠性，特别是对于水平粗糙度参数(S, Sm), X轴的分辨率就必须达到相当的水平。
? 配有多种功能，如“直线度补偿功能” ，可确保X 轴的线性精度；“圆度补偿功能”，可保证测针的垂直移动；以及“针尖半径补偿功能”等。
? 测针和测针导头都可轻松替换。可选测针和滑轨可适应各种粗糙度测量的需要，如小孔测量、深孔测量等。
? 在各种型号中，还提供了易于操作的控制箱。控制箱与主机分离，可遥控执行定位、开始／停止测量、返回以及远程进行其他操作。驱动部的上／下位置和X 轴的移动都可手动进行微调。配有高精度测针。

技术参数
X 轴
　测量范围: 100mm 或 200mm   分辨率: 0.05μm    　检测方法: 线性编码器
　驱动速度: 0 - 80mm/s    测量速度: 0.02 - 5mm/s     移动方向: 向后
　直线度: (0.05+1L/1000)μm*    (0.5μm/200mm: 测量范围为200mm的型号)    倾角范围: ±45o  Z2 轴 (立柱)
　垂直移动: 300mm 或 500mm、动力驱动
　分辨率: 1μ    　检测方法: ABSOLUTE 线性编码器   驱动速度: 0 - 20mm/s
   检测器　范围／分辨率: 800μm / 0.01μm, 80μm / 0.001μm,   8μm / 0.0001μm (使用测头选件   时，可达2400μm)
　检测方法: 无轨／有轨测量
　测力: 4mN 或 0.75mN (低测力型)    测针针尖: 金刚石、90o / 5μmR    (60o / 2μmR: 低测力型)
　导头曲率半径: 40mm    检测方法: 差动电感式    基座尺寸 (W x H): 600 x 450mm 或 1000 x 450mm   基座材料: 花岗岩
尺寸 (W x D x H): 756 x 482 x 966mm (S4 型)
重量 140kg (S4, S8 型)
*L 为驱动长度 (mm)
