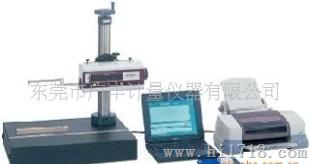

日本三丰CV-1000N2轮廓测量仪

品名 CV-1000N2
描绘范围  X轴 50mm(2" )
Z轴 25m(1" )
纪录倍率 X轴 1X﹑2X﹑5X﹑10X﹑20X﹑50X﹑100X
Z轴 1X﹑2X﹑5X﹑10X﹑20X﹑50X﹑100X
尺体 X轴 精密玻璃线性尺(0.2μm)
Z轴 圆弧尺(0.4μm)
量测精度 X轴 ±(3.5+2L/00)μm
Z轴 ±(3.5+4/H/25)μinch
移动方向 缩回
真直度 3.5μm/50mm
测针描绘角度 上升:77°(视工件表面条件而定)﹑下降: 87°(视工件表面条件而定)
测针速度 描绘时: 0.2mm(0.008" /s)﹑0.5mm/s(0.02" /s)﹑缩回时:2mm(0.008" /s)﹑1mm/s(0.02)或手动
测针的垂直向移动 圆运动(数字线性补正 )
测针方向 向下
测定压力 使用直臂时10到30mN(1到3gf)
数字资料输出 藉由RS-232C接口
操作温度 15°C~25°C
电源 藉由AC变压器(100/110/120/220/240V AC±10% )或电池匣
电力消耗 40W
外观尺寸 489.7*138.5*178mm
总重量 5kg(9.24Lbs.)
