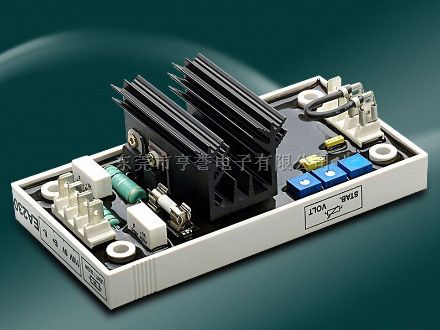

EA230稳压板

EA230稳压板的详细说明。
AVR发电机自动调压板 100VDC 8Amp
相容机种 : Leroy Somer R230, R250, R230B, AEM110RE014, Olympian FG Wilson 922 197
1.调压精度 < ±1%
2.精巧设计，树脂封装
3.适用50/60Hz无刷式发电机
4.具低频保护与EMI抑制电路功能
5.具励磁电流过高保护功能
6.适用电压 120VAC
技术规格
电源输入
电压 120(90~140)VAC 单相二线
频率 45~65Hz
磁场输出
电压 120VAC输入时100VDC
电流 连续8A 非连续10秒内10A
电阻 最小 15 ohm
调压精度
< ±1% (发动机转速变动在4%内)
电压建立
在AVR输入端子需剩磁电压5VAC以上
外部电压调节
用5K ohm 1/2 watt电位器时为±5%
消耗功率
6 watt
温差稳定度
每°C变化 , 电压漂移0.03%
EMI抑制
内建电磁干扰滤波器
低频保护
60Hz系统拐点值为57Hz (可调式)
50Hz系统拐点值为47Hz (可调式)
工作环境
操作温度 -40~60°C
储存温度 -40~85°C
相对湿度 95%以下
振动 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性调节钮
VOLT : 调节电压
STAB : 调节稳定度
U/F : 调节低频保护拐点值
撞击
可承受X、Y、Z任一轴达20G
尺寸 (长x宽x高)
140.0 x 75.0 x 51.0 mm
重量 310g ±2%
