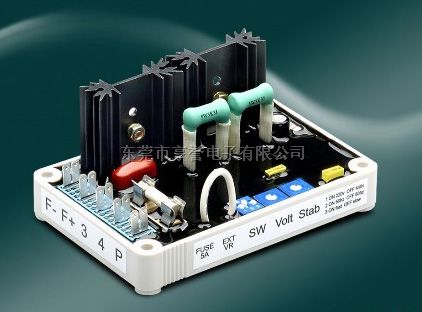

EA04C稳压板

EA04C稳压板详细说明。
AVR发电机自动调压板 63VDC 4Amp
检测电压 160~265VAC / 300~550VAC
相容机种 : Basler VR63-4C
1.调压精度 < ±1%
2.检测电压 160~265VAC / 300~550VAC 50/60Hz
3.以拨动开关选择 50/60Hz
4.具低频保护与过激磁自动关闭功能
5.具EMI抑制电路
6.具高遮断容量熔丝保护
技术规格
测量电源输入
电压 160~265VAC / 300~550VAC 单相
频率 50/60Hz
电源输入
电压 90~240VAC 单相
输出电压
电源 120VAC输入时32VDC , 240VAC输入时63VDC
电流 连续4A 非连续60秒内7A
电阻 最小 15 ohm 100 ohm
调压精度
< ±1% (发动机转速变动在4%内)
电压建立
在AVR输入端子需剩磁电压5VAC以上
外部电压调节
用1K ohm 1 watt电位器时为±15%
消耗功率
8 watt
EMI抑制
内建电磁干扰滤波器
温差稳定度
每°C变化 , 电压漂移0.05%
低频保护 (转折点为出厂设定值)
60Hz系统转折点为55Hz
50Hz系统转折点为45Hz
过激磁关闭
激磁电压超过100±5VDC , 则经延迟时间后自动关闭 , 激磁电压超过135VDC即立即关闭
工作环境
操作温度 -40~60°C
储存温度 -40~85°C
相对湿度 95%以下
振动 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性调节钮
VOLT : 调节电压
STAB : 调节稳定度
SW : 电压、频率选择
VAR : 外接电位器
尺寸 (长x宽x高)
101.0 x 69.0 x 47.3 mm
重量 171g ±2%
