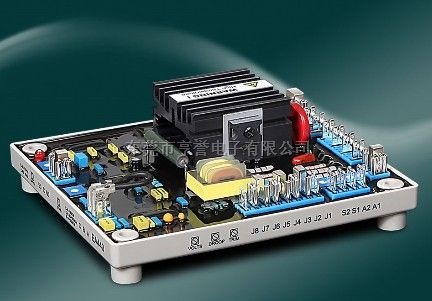

台湾固也泰EA440稳压板

EA440稳压板的详细说明。
AVR发电机自动调压板
侦测电源输入 240V
相容机种 : Newage Stamford SX440, Onan 305-0824
产品目录
1.调压精度 < ±1%
2.可使用于并联机组
3.以跨接铜片选择 50/60Hz
4.具丧失检测电压保护电路
5.具低频保护(UFRO)及电压缓慢建立功能
6.具LED指示频率过低状态
7.能以跨接铜片设定以配合不同功率的发电机
技术规格
检测与电源输入
电压 190~264VAC 单相二线
频率 50/60Hz 以跨接铜片选择
磁场输出
电压 207VAC输入时90VDC
电流 连续4A 非连续10秒内10A
电阻 最小 15 ohm
调压精度
< ±1% RMS (发动机转速变动在4%内)
电压建立
在AVR输入端子需剩磁电压5VAC以上
外部电压调节
用1K ohm 1 watt电位器时为±8%
消耗功率
12 watt
温差稳定度
每°C变化 , 电压漂移0.04%
低频保护
拐点值 95%Hz (出厂设定)
斜率 下降至30Hz时为170%
电压缓慢建立时间
2秒
电压修正(模拟输入)
输入 ±5VDC
灵敏度 每1VDC可调式5%发电机电压
输入电阻 1K ohm
电流补偿
负载 10 ohm
DROOP 压降输入
灵敏度 0.07A对应5%压降 (在PF=0时)
输入 0.33A
工作环境
操作温度 -40~70°C
储存温度 -40~85°C
相对湿度 95%以下
振动 3.3G @ 100~2KHz
特性调节钮
VOLT : 调节电压
STAB : 调节稳定度
UFRO : 调节低频保护拐点值
DROOP : 设定压降至5% (PF=0)
TRIM : 优化电压修正灵敏度
DIP : 调节 电压/频率 比例
尺寸 (长x宽x高)
150.0 x 135.0 x 48.0 mm
重量 418g ±2%
