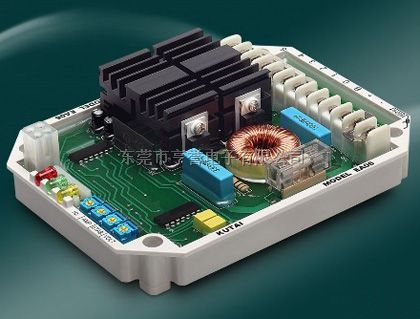

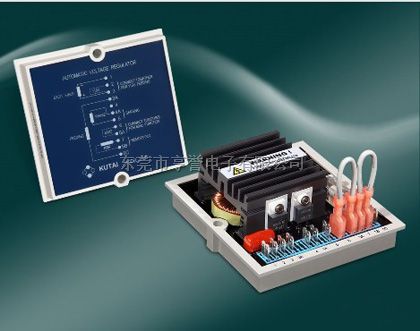

EA06稳压板

EA06
自励式无刷发电机自动调压板 6Amp
1.调压精度 < ±1%
2.测量电压 220~480VAC
3.额定频率 50/60Hz
4.电源电压 50~280VAC
5.具低频與过励磁保护功能
6.具EMI电磁干扰抑制电路功能

技术规格
检测输入电源
端子 1、2   3、4   5、6
可串接成Y或△接法
电压 220~480VAC 单相
频率 50/60Hz
电源输入
电压 50~280VAC (1、2)
频率 50/60Hz
输出电压
63VDC @ 220VAC 输入
输出电流
连续6A 非连续为10秒内7A
调压精度
< ±1% (发动机转速变动在4%内)
电压建立
电源电压5VAC 25Hz以上
外部电压调节
100K ohm 1/2 watt ±5%
消耗功率
5 watt
EMI抑制
内建电磁干扰滤波器
低频保护
可调范围 42~62Hz
励磁线圈电阻
直流电阻 10~100 ohm
过励磁保护
25~55VDC @ 0.1~20秒
工作环境
操作温度 -40~65°C
储存温度 -40~80°C
相对湿度 95%以下
振动 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性调节钮
VOLT : 调节电压
STAB : 调节稳定度
U/F : 低频保护设定
AMP : 过励磁设定
尺寸 (长x宽x高)
150.0 x 114.7 x 35.2 mm
重量 520g ±2%
