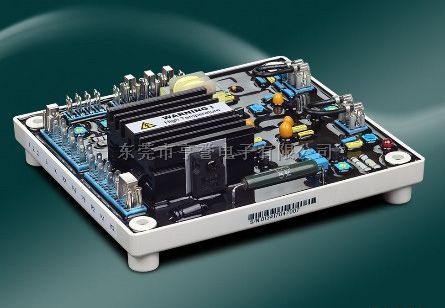

EA341稳压板

EA341稳压板的详细说明。
单相电压检测PMG发电机自动调压板
相容机种 : Newage Stamford MX341, Onan 305-0846
1.调压精度 < ±1%
2.可使用于并联机组
3.以跨接铜片选择 50/60Hz
4.短路時能自動限制電流輸出
5.具DIP、DROOP与过激磁跳脱调节功能
6.具低频保护(UFRO)及电压缓慢建立功能
7.具LED指示频率过低及过激磁状态
8.能以跨接铜片设定以配合不同功率的发电机
技术规格
检测输入
电压 190~264VAC 单相二线
频率 50/60Hz 以跨接铜片选择
电源输入(PMG)
电压 170~220VAC 三相三线
电流 每相3A
频率 100~120Hz
励磁场输出
电压 120VDC
电流 连续2.7A 非连续10秒内6A
电阻 最小 15 ohm
调压精度
< ±1% (发动机转速变动在4%内)
电压建立
在AVR输入端子需剩磁电压5VAC以上
外部电压调节
用1K ohm 1 watt电位器时为±10%
消耗功率
12 watt
温差稳定度
每°C变化 , 电压漂移0.05%
电压缓慢建立时间
3秒
电压修正(模拟输入)
输入 ±5VDC
灵敏度 每1VDC可调式5%发电机电压
输入电阻 1K ohm
电流补偿
负载 10 ohm
DROOP 压降输入
灵敏度 0.07A对应5%压降 (在PF=0时)
输入 0.33A
低频保护
拐点值 95%Hz (出厂预设)
斜率 下降至30Hz时为170%
发电机电流输出限制
负载 10 ohm
灵敏度范围 0.5~1A
过电压检知输入
300VAC (出厂预设)
时间延迟固定为1秒
开关跳脱线圈电压 10~30VDC / 0.5Amp
过励磁保护
90V (出厂预设)
时间延迟固定为10秒
工作环境
操作温度 -40~70°C
储存温度 -40~85°C
相对湿度 95%以下
振动 3.3G @ 100~2KHz
特性调节钮
VOLT : 调节电压
STAB : 调节稳定度
UFRO : 调节低频保护拐点值
DROOP : 设定压降至5% (PF=0)
TRIM : 优化电压修正灵敏度
EXC TRIP : 设定过激磁跳脱点
DIP : 调节 电压/频率 比例
尺寸 (长x宽x高)
150.0 x 135.0 x 48.0 mm
重量
394g ±2%
