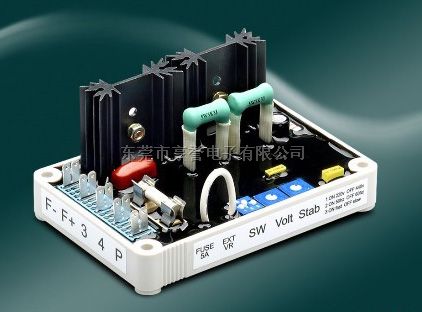

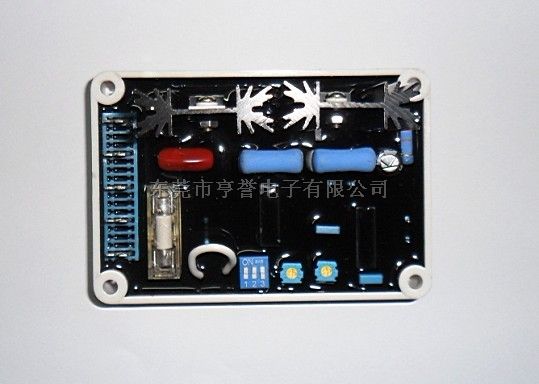

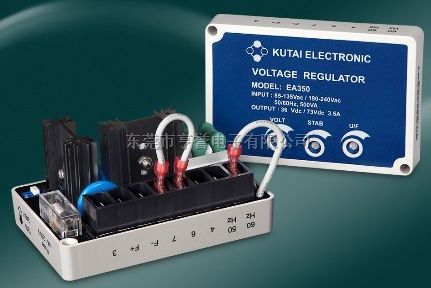

EA350稳压板

EA350
AVR发电机自动调压板 74VDC 4Amp
相容机种 : Marathon SE350, Basler AVC 63-4D
1.调压精度 < ±1%
2.以连接线选择 50/60Hz
3.具低频保护及高遮断容量熔丝保护功能
4.具EMI抑制电路
5.拨动开关选择单相120/240VAC检测电压 (＊原厂SE350与AVC 63-4D仅适用于220VAC发电机，且均不含熔丝保护装置)
技术规格
检测与电源输入
电压 120(90~132)/240(171~264)VAC 单相二线 以拨动开关选择
频率 50/60Hz 以连接线选择
磁场输出
电压 120VAC输入时37VDC , 240VAC输入时74VDC
电流 连续4A 非连续60秒内7A
电阻 最小 15 ohm 100 ohm
调压精度
< ±1% (发动机转速变动在4%内)
电压建立
在AVR输入端子需剩磁电压3.5VAC以上
外部电压调节
用1K ohm 1 watt电位器时为±5%
用2K ohm 1 watt电位器时为±10%
消耗功率
8 watt
EMI抑制
内建电磁干扰滤波器
低频保护 (拐点值为出厂预设)
60Hz系统拐点值为55Hz
50Hz系统拐点值为45Hz
工作环境
操作温度 -40~60°C
储存温度 -65~85°C
相对湿度 95%以下
振动 1.3G @ 5~26Hz / 5.0G @ 52~1000Hz
特性调节钮
VOLT : 调节电压
STAB : 调节稳定度
U/F : 低频保护设定
尺寸 (长x宽x高)
99.5 x 67.0 x 47.5 mm
重量 185g ±2%
