CV-2000轮廓仪
- 价 格：
- 电议
- 型 号：
- CV-1000,CV-2000
产品介绍

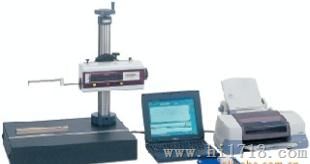

CV-2000轮廓仪
| 品牌 | 日本三丰 | 型号 | CV-1000,CV-2000 |
| 类型 | 数显气动量仪 | 适用范围 | 轮廓测量 |
特点
Z轴装有数显弧形标尺，可以提供更大的测量范围和更高的分辨率，从而不必再依次测量倍率。可以应用数据分析系统 （个人计算机和Rormpak-1000软件和XY绘图仪）技术参数| X轴 | 测量范围 | 50mm（CV-1000）或100mm（CV-2000） | ||
| 分辨率 | 0.2μm | |||
| 测量方法 | 反射型线性编码器 | |||
| 驱动速度 | 0.2,1mm/s和手动 | |||
| 测量速度 | 0.02-5mm/s | |||
| 测量方向 | 向后 | |||
| 直线度 | 3.5μm /50mm(CV-1000)3.5μm /100mm(CV-2000)*当X轴在水平方向上 | |||
| 指示精度（20℃） | ±（3.5+2L/100）μmL为驱动长度（mm） | |||
| 倾斜范围 | ±45°（CV-2000） | |||
| Z1轴 | 测量范围 | 25mm（CV-1000）或40mm（CV-2000） | ||
| 分辨率 | 0.4μm（CV-1000系列）0.5μm（CV-2000系列） | |||
| 测量方法 | 弧形编码器 | |||
| 指示精度（20℃） | ±（3.5+14H/25）μm）H为水平位置上的测量高度（mm） | |||
| 探针上下运作 | 弧形运动 | |||
| 探针方向 | 向下 | |||
| 测力 | 10-30mN | |||
| 跟踪角度 | 向上 | 77° | ||
| 向下 | 87° | |||
| 探针针尖 | 半径 | 25μm | ||
| 材料 | 硬质合金针尖 | |||
| 基座尺寸（WxH） | 750x600mm（CV-2000） | |||
| 基座材料 | 花岗岩（CV-2000） | |||
| 重量 | 主机 | 5kg（CV-10000N2）、115.8kg（CV-2000M4）、124kg（CV-2000S4） | ||
| 控制装置 | 14kg | |||
| 遥控箱 | 0.9kg | |||
| 电源 | 100-240VAC±10% 50/60Hz | |||
| 能耗 | 150W仅限主机 | |||
| Z2轴（立柱，仅用于CV-2000） | 立柱类型 | 电动（S4型）和手动（M4型） | ||
| 垂直行程 | 250mm（S4型）和320mm（M4型） | |||
| 分辨率 | 0.2um（S4型） | |||
| 检测方法 | ABSOLUTE线性编码器（S4型） | |||
| 驱动速度 | 0-5mm/s和手动 | |||
| 型号 | CV-1000N2 | CV-2000N4 | CV-2000S4 |
| X1轴测量范围 | 50mm | 100mm | 100mm |
| Z1轴测量范围 | 25mm | 40mm | 40mm |
| Z2轴测量范围 | - | 250mm | 320mm |
