圆柱度仪
- 价 格：
- 电议
- 型 号：
- RA-1500 RA-1400
产品介绍
圆柱度仪
| 品牌 | mitutoyo | 型号 | RA-1500 RA-1400 |
产品简介

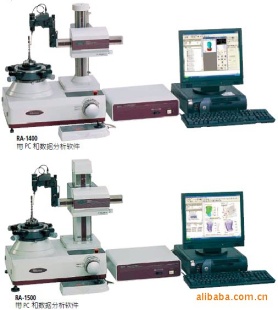

RA-1400 / RA-1500 圆度仪是配备了自动测量、圆弧测量、数字调整工作台(D.A.T.) 等
技术的圆度测量系统，能简单、快速地对工件进行调心、调水平。
特别是RA-1500，该型号配备了测量圆柱度／直线度的高精密度电动立柱，其直线度
的测量精确度高达0.3μm / 150mm。
| 技术参数： | |
| 旋转工作台 | |
| 重复精度(径向) | (0.02+6H/10000)um |
| 重复精度(轴向) | (0.02+6R/10000)um |
| H为测量高度(mm),R为测量半径(mm) | |
| 转速 | 4,6,10rpm |
| 工作台有效直径 | 150mm |
| 调心幅度 | 3mm(带有D.A.T.功能) |
| 调水平幅度 | 1°(带有D.A.T.功能) |
| 测量直径 | 100mm |
| 工件直径 | 400mm* |
| 工件重量 | 10Kg |
| 垂直轴(Z轴) | |
| 垂直移动 | 150mm |
| 直线度(窄范围) | 0.15um/50mm |
| 直线度(全范围) | 0.3um/150mm |
| 与转台轴平行度 | 0.3um/150mm |
| 定位速度 | 利用操纵杆，15mm/s(也可手动进给) |
| 测量速度 | 0.5，1，2，5mm/s |
| 检测高度 | 150mm(外径),150mm(内径) |
| 检测深度 | 90mm |
| 水平臂(X轴) | |
| 水平移动 | 75mm(包括工作台旋转中心25mm的突出量) |
| 定位速度 | 利用操纵杆，8mm/s(也可手动进给) |
| 测针和测头 | |
| 测量范围 | 400um |
| 测力 | 7-10mN |
| 标准测头 | 12AAB681、硬质合金球、 1.6mm |
| 测量方向 | 双方向 |
| 测头角度调整 | 45°(带刻度) |
| 数据分析系统 | |
| 分析软件 | Roundpak |
| 用于圆度评估的参考圆 | LSC,MZC,MIC,MCC |
| 滤波类型 | 2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正、高斯滤波器、滤波器关断) |
| 截止值 | 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr，50-1500upr,150-1500upr,手动设定 |
| 供气 | |
| 气压 | 390kpa(4kgf/ ) |
| 耗气量 | 30L/min |
| 电源 | 100V AC-240V AC,50/60Hz |
*如选用测针夹钳(1211B597),则测量范围可扩展至 70mm至 220mm.如需进行离工作台旋转中心小于或等于20mm、离工作台面小于或等于20mm的径向测
