产品介绍

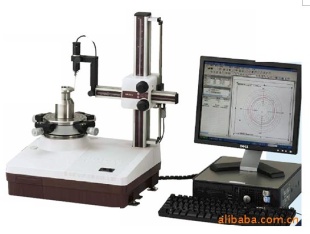

圆度仪
| 品牌 | mitutoyo | 型号 | RA-120P |
| 测量精度 | （0.04+6H/10000）um | 外形尺寸 | 660*415*620（mm） |
| 重量 | 40（kg） |
特点Mitutoyo圆度测量仪RA-120P基于PC机，配备Roundpak软件控制所有操作，并提供了更加精准模式的分析能力。可以评价轴与轴之间、轴与截面之间的共轴性。附有DAT功能有助于简便、精确地对工件进行中心和水平的调整。高精度的空气轴承，大范围的检测器，通过简单的操作即可实现多重分析，测量条件可以存储在软盘和硬盘上。
技术参数
| 旋转台 | 直径：0.01um~75um |
| 旋转精度：（0.04+6H/10000）um（H=Probing height测量高度） | |
| 旋转速度：6rpm | |
| 工作直径：150mm | |
| 中心范围：±3mm | |
| 升降范围：±1° | |
| 探测直径：280mm | |
| 工件直径：440mm | |
| 工件重量：20kg | |
| 垂直圆柱 | 位移范围：280mm |
| 粗/微进给：粗进给 约30mm/rev 微进给 约1mm/rev | |
| 测量高度（OD）：280mm | |
| 测量高度（ID）：280mm | |
| 测量深度：100m2m（使用标准测头时12AAB681） | |
| 水平支臂 | 位移范围：165mm |
| 粗/微进给：粗进给 约30mm/rev 微进给 约1mm/rev | |
| 空气补给 | 空气压力：390kPa |
| 空气消耗：每分钟45升（正常情况下） | |
| 探头与测针 | 测量范围：±1000um |
| 测量力：70至100mN（7至10gf） | |
测量方向：双方向切换测头 | |
| 标准测头（12AAB681）：硬质合金球ф1.6mm | |
| 性能参数 | |
| 数字滤波：2CR-75%/50%，2CR-75%/50%（相位校正），Gaussian-50% | |
| 截止值：低通：15upr，50upr，150upr，500upr | |
| 带通：15-150upr，15-500upr，50-500upr | |
| 参考圆：LSC，MZC，MIC，MCC | |
| 资料分析项目：圆度、同心度、同轴度、垂直度、平面度、平行度、 | |
| 壁厚偏差、径向圆周跳动、轴向圆周跳动、与轴的同轴度、与平面的垂直度 | |
| 放大陪率：100X-200,000X、自动或任意 | |
| 数据采样点：最多1，800点/转 | |
| 可测量截面个数：大于5 不大于100 | |
| 处理器：配备了Roundpak-100的PC | |
| 记录器：外部打印机(选件) | |
| 气压：390kpa | |
| 耗气量：30L/min | |
| 电源供给：100V-240V AC，50/60Hz | |
| 电源消耗：40VA（不含PC） | |
| 尺寸 | 主装置： 660*415*620mm |
| 空气过滤装置：210*130*190mm | |
| 重量 | 主装置：40kg |
| 空气过滤装置：2kg | |
| 标准附件 | |
| 1、标准测头（12AAB681） | <
