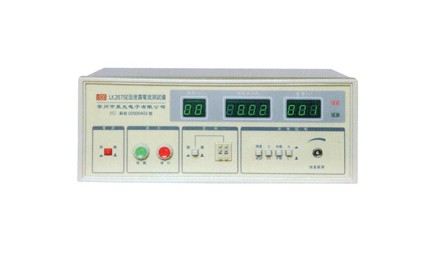

WB2675系列泄漏电流测试仪

概述

    WB2675系列泄漏电流测试仪是测量被测件的工作电源通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，通过模拟人体阻抗网络来作为其输入阻抗。它能够准确、快速、直观、可靠地测试各种被测对象的泄漏电流性能指标。本仪器输出工作电压0～250V连续可调（WB2675除外），漏电流测试范围0～20mA，定时器范围1～99S，特殊要求另定。适合各种家用电器、电机、电源、脱水机、洗衣机、微波炉、洗碟机、电火锅、电饭锅、电磁机、电烤箱、电冰箱、电视机、电风扇、及医疗、化工方面电子仪器、仪表等，也可用于强电系统泄漏电流的测试，同时也是科研机构、质量技术监督部门不可缺少的泄漏电流试验设备。

    WB2675系列泄漏电流测试仪是在吸收、消化国际国内先进泄漏电流测试仪的基础上，结合我国用户的实际使用情况加以改进、提高和完善，是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准要求而设计。本产品可直观地显示输出电压值、试验时的泄漏电流、设定报警泄漏电流值、试验时间(在定时状态下1～99S)，时间以倒计时形式显示，不但准确，同时更能反映试验进程。本仪器还具有自动换相功能，每隔2秒自动换相一次，试验时的漏电流显示可以反映各种被测件泄漏电流性能上的差异。

工作原理

    泄漏电流测试仪主要有电压调节回路、测量控制电路、模拟人体网络、操作按键及面板显示和报警电路等组成。电压调节回路把要求的工作电压加到被测件上，再通过模拟人体网络取得漏电流信号，测量控制电路对此信号进行处理后显示电压值和电流值，并结合操作按键的状态进行定时、报警等动作。(如图一所示)

技术指标
