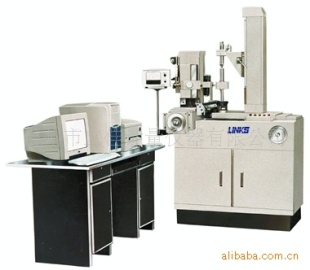

A.用途：

本仪器用于测量圆柱齿轮、剃齿刀、插齿刀的渐开线齿形误差和螺旋线齿向误差，是一种结构简单、实用的高精度齿轮量仪，广泛应用于工厂计量室或车间检查站。

B.特点：

• 新颖的测量原理：本仪器采用基圆分级调整式测量原理，既保留了单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点， 又具备一定的性，即只需附带13个基圆盘，就能满足常用范围测量。
• 独特的结构：本仪器在实现基圆分级调整式测量原理上，结构独特、有创新。整机结构简单、紧凑、合理。
• 方便精确的螺旋角定位调整:本仪器采用读数值为2秒的投影式光学分度装置进行螺旋角的定位调整，方便、可靠、精度高。
• 切向轴与垂直轴采用封闭长光栅。由计算机进行误差处理，屏幕显示误差曲线、误差数值，打印机输出测量报告。
• 有多种标准误差评值：
  (1)可按国标(GB)误差评值，分离形状和角度误差。
  (2)可按用户提出的设计齿形(齿向)公差带方式误差评值。
  (3)可按K形图、鼓形量(凸形量)误差评值。

C.技术规格:

1. 模数...................................................1～10mm
2. 齿轮外圆直径.........................................400mm
3. 齿轮基圆直径.........................................15～380mm
4. 两距离...........................................30～500mm
5. 测头至下距离.....................................30～280mm
6. 可测量齿宽............................................80mm
7. 可测齿向角范围.......................................... ±45°
8. 被测齿轮的重量........................................50kg
9. 仪器净重................................................1000kg
10. 仪器毛重................................................1350kg
11. 包装外形尺寸............................1800mm×1260mm×1985mm
12. 微机箱包装尺寸..........................1570mm×1120mm×1117mm

D.仪器的组成：

1.基本配置:

• 测量主机 ......................................1 台
• 计算机.........................................1 套
• 打印机.........................................1 台
• 微机工作台 ....................................1 个
• 带动器和卡箍(大 、中 、小) .................各 1 套
• 对测头装置.....................................1 套
• 测头(φ0.5,φ1,φ1.5,φ2,φ2.5,φ3,φ5,φ8)
  ......................................各2个(共16个)
• 球测头(φ3,φ5,φ8) .................各2个( 共 6个)
• 渐开线样板和螺旋线样板 ......................各1件
• 成套基圆盘( 可用于基圆直径30-280mm)
  ............................................共13块

2.可选附件(价格另议)

• 基圆盘(用基圆直径φ15mm~φ30mm、φ280mm~φ380mm)

3.可选功能(价格另议)

• 剃齿刀、插齿刀测量软件
