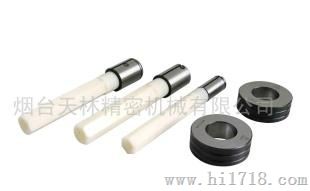

气动测头QCSN-A型

气内测校（通孔）QC SN-A型

φ3~φ150mm

每套气内测校含上下限校对规及气内测头各1支。

与MQF浮标式气动量仪配套，用作一般形式的通孔测量。

被测孔长度：>6.5 mm

气内测校（盲孔）QC SN-B型

φ3~φ150mm

每套气内测校含上下限校对规及气内测头各1支。

与MQF浮标式气动量仪配套，用作一般形式的通孔量。

被测孔长度：>8 mm

气内测校（浅盲孔）QC SN-BD型

φ3~φ20mm

每套气内测校含上下限校对规及气内测头各1支。

专用于测量深度大于5 mm的浅盲孔、阶梯孔。

气内测校使用方法

测量头的标准件是上、下限校对规（环规）各一个，用来校正量仪的倍率。测量时，将测量头插入被测孔内，量仪指示的数值为被测孔内径的误差值。如果将测量头沿被测孔作轴向移动，量仪指示的差值为孔在移动范围内的锥度。如果测量头在被测孔内作相对转动，则可测得被测孔的椭圆度。
