气动测头QCSW

品牌	天林	型号	QCSW
类型	测校

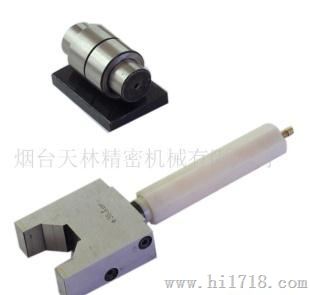

气外测校（手柄式）QC SW-M型 φ4~φ120mm 每套气外测校含上下限校对柱及气外测头各1支。 测量台阶轴时，台阶轴长度大于8mm才能使用。 气外测校使用方法标准外径测量头不但能测出被测件的外径误差值，而且还可以测量其锥度和椭圆度。被测件由定位块上的V型面定位，气体从上、下喷咀体上的对向喷咀喷出，即可从量仪上指示出外径的误差值。也可象内径测量头一样，将被测件沿其轴向移动或转动，测出锥度或圆度。
