气动量仪

品牌	天林	型号	MQF
类型	浮标式气动量仪	适用范围	内径、外径、槽宽、孔距、深度、厚度、不圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。

配上公司制造的各种测量头可实现下列测量项目：内径、外径、槽宽、孔距、深度、厚度、不圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。


MQF型浮标式气动量仪特点：1.浮标式气动量仪是一种新型精密长度测量仪，与气动测头（或气动测量装置）配套使用，用比较测量方法可对多种机械零件的尺寸与形位公差进行精密测量。特别是对某些机械量具、量仪难以解决的测量，如小孔、深孔、窄槽宽、孔直线度、内锥孔的测量。对垂直度、同轴度等形位公差的测量效率更高。可实现远距离、非接触、多参数测量。2.量仪的结构简单、操作方便、效率高，可用于计量室、检查台，也可用于机台、生产线。

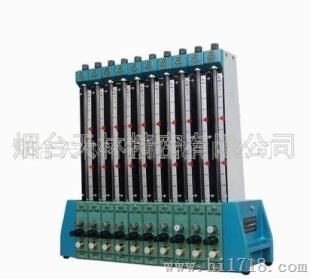

浮标式气动量仪

MQF型气动量仪是QFP、QFB型气动量仪的更新换代产品。主要有以下更新：

1.QFB型量仪截流孔为Φ0.1，MQF-A型量仪截流孔为Φ1, 流量面积扩大100倍，不易堵塞，经久耐用。

2. MQF量仪零位螺钉松紧度可调，寿命明显增加。

3. MQF量仪稳压器单独设置，方便修理。

4.底座重，放置稳定可靠。

5.主要易损零件：浮标、弹簧、玻璃管可与QFP、QFB互换，通用性强。

  主要技术性能：

基本放大倍数（倍）	示值范围（um）	有效示值范围（被测件公差范围）(um）	刻度尺
			一格值（um）	格宽度（mm）	全刻度格数
1000	220	160	5	5	44
2000	110	80	2	4	55
5000	44	30	1	5	44
10000	22	16	0．5	5	44

浮标式气动量仪与气动测头（或气动测量装置）按公差选择配置，单参数选单管量仪，双参数选双管量仪，以此类推。

基本放大倍数（倍）	公差范围（mm）
1000	>0.070
2000	0.025<公差≤0.070
5000	0.010<公差≤0.025
10000	≤0.010

用途：配上公司制造的各种测量头可实现下列测量项目：内径、外径、槽宽、孔距、深度、厚度、不圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。要求：清净干燥空气源大于0.35-0.7Mpa
