磨加工主动测量装置

一、   概述:

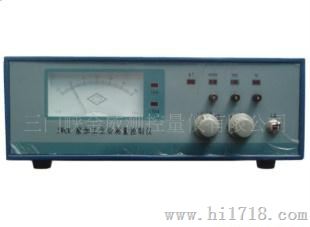

   本测量装置分为ZDW—150型与ZDW—150H型两种。两者均可与本厂生产的L100型指示控制仪配套使用；后者主要用于曲轴连杆径的测量配套使用。

   本测量装置适用于自动、半自动或手动外园磨床上工件加工的自动测量，能够实现磨加工中工件尺寸控制的半自动化（测量装置进入和退出加工工位时靠动手），提高加工精度，保证产品质量，提高生产效率，减轻劳动强度，是成批大量生产和大尺寸工件磨加工中必要的主动测量仪器。

二、技术性能

测量范围： Ф3～Ф150mm（根据用户需要，可协商扩大规格）。可换弓架的规格：Ф6～Ф50；Ф50～Ф75；Ф75～Ф100；＞100mm时，每隔50mm有一个规格的弓架可供（按订货要求供应）。

重复精度： 1μm（≤Ф100），1.5μm（＞Ф100）

测量力：   3.9±0.5N

重量：     约5kg

三、工作原理

在工件磨削加工中，测量装置的测量头，随着工件直径尺寸的变化，而产生相应的位移通过差动电感或差动变压器传感器，将此位移量变换成电量，加到指示控制仪进行放大，根据加工要求，控制仪可以在按照标准件预置好的各尺寸触发点上，依次发出了信号（详见相对应的指示控制仪的说明书），操作者根据信号可以控制加工过程。
