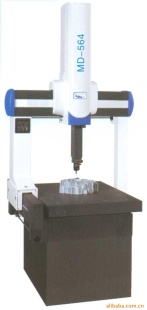

654全自動三坐标测量仪

主机：

 MD系列测量机采用国际先进的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、

高性能和高稳定性的优点。

机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、

运动性能好。

固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

Y向导轨采用燕尾式，定位精度高，稳定性能好。

三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能

力，刚性好、动态几何误差变形小。

三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨

损、运动更平稳。

横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。

采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确保了良好的重复精度。

驱动系统采用国际知名品牌的高性能直流伺服电机、齿形带传动装置，确保传动更快捷、更精准、运动性能更佳。

Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。

控制系统采用德国知名的SB专用三坐标数控系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高

系统的可靠性和抗干扰能力，降低了维护成本。

 软件系统：AC-DMIS测量软件包

源于德国的设计理念及技术，具有全套自主知识产权、功能强大的计量检测软件已通过德国物理研究院

PTB认证。具有国际先进水平的测量软件包AC-DMIS将现代坐标测量技术和现代工业加工技术的几何量尺寸、公

差评定等等测试要求进行了结合，不管是简单的箱体类工件还是复杂的轮廓曲面类工件，AC-DMIS软件都为

其提供了完美的测量解决方案。

AC-DMIS的功能

测量环境参数与运动参数配置；

测头系统配置与校正；

测量点的获取；

基本几何元素；

元素的构造、转换、再现、投影、存储/调用及相关计算；

坐标系统及工件坐标系的建立、存储/调用与转换；

尺寸公差及形位公差评定；

测量结果檔的保存与导入；

CAD三维模型的导入与转换；

模型坐标系与工件坐标系的统一；

在模型上拾取特征元素及曲面点；

截面线的创建与测量；

已知曲面的自动测量及偏差输出；

基于三维模型的脱机编程；

测量路径的显示与模拟测量运行；

测量结果的可视化及图形化报告的输出；

IGES和STEP格式的标准三维建模数据文件的输出；

DAT格式的数据文件的输出；

word格式和excel格式的测量结果报告模板；

特征元素的参数化自动测量；

测量程序的编制与程控测量；

智能化的自学习测量；影像测量。

选配：专用测量软件

      专用软件是基于通用测量软件的测量平台而开发的针对某种特定用途的零部件的测量与
