齿轮量仪

品牌

杭州诺恩

型号

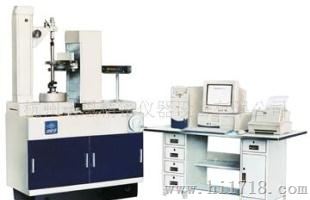

3004B、3006B、3008B齿轮测量机

用途一种新型智能化齿轮测量仪器，可测量渐开线圆柱齿轮的齿廓偏差、螺旋线偏差、齿距偏差、径向跳动。本测量机广泛适用于科研部门 及工厂计量室、车间检定站。

特点• 全新的测量原理:本测量机摆脱传统的齿轮测量仪器的工作原理， 采用坐标点测量原理，不需借助诸如标准齿轮、标准蜗轮等标准测量 元件就可进行各种参数的测量。• 先进技术的集成:本测量机应用精密光栅位置检测系统，高精度主 轴回转控制伺服系统，专门开发的用于测量控制、数据处理及管理的 计算机系统等先进技术，软件采用windows平台，界面友好，数据管 理方便，测试报告简单明了，清晰美观。• 可以信赖的高精度:独特的测量原理，先进的技术，合理的结构， 精良的工艺，进口的光栅传感器以及进口的电机确保测量的高精度。• 智能化:本测量机采用人机对话方式，输入测量参数及测量要求，整个过程全部自动化，并备有数据库可存取齿轮参数及测量结果。• 独有的宽斜齿轮测量:本测量机在宽斜齿轮测量方面具有的技术。• 灵活方便的操作:本测量机采用鼠标操作，屏幕提示，测量结果可屏显及打印。各单项误差可单独打印，亦可将齿廓偏差,螺旋线偏差,齿距偏差打印在同一张报告单上。• 极低的故障率:由于电机、光栅、传感器及相应的电机驱动器、光栅倍频系统均采用世界的产品，以及高集成度的伺服系统及数字接口系统，确保了系统的可靠性，使故障率极低。• 整机的占地面积小:这是由高集成度的电气系统决定的。



技术参数

技术规格/型号	3004B型	3006B型	3008B型
模数	0.5～15mm	0.5～20mm	1～14mm
齿轮外圆直径	450mm	630mm	800mm
距离	0～450mm	25～750mm	110～800mm
测头至下距离	25～225mm	25～375mm	25～375mm
被测齿轮重量	100kg	300kg	300kg
可测螺旋角范围	0°-60°	0°-60°	0°-60°
主机尺寸(长×宽×高)	1200mm×700mm×1900mm	1650mm×750mm×2200mm	1750mm×750mm×2300mm
仪器净重	1500kg	2000kg	2000kg
仪器毛重	1800kg	2350kg	2350kg
包装外形尺寸	1550mm×1440mm×2100 mm	2000mm×1300mm×2500mm	2000mm×1300mm×2500mm

  仪器组成 1.基本配置                                                         2.可选附件（价格另议）：• 测量主机.......................................1台               • 高精度测量齿轮• 电箱...............................................2个           • 渐开线螺旋线样板• 微机...............................................1套           • 内齿轮测量附件（测量范围有限）• 微机工作台...................................1个• 打印机..........................................1台• 大、中、小号带动器..................各1套• 齿圈调整组件(3004B不带)........1套• 测头
φ1...................................................1个
φ1(切向)........................................1个φ1.5...............................................2个φ3..................................................2个
φ5..................................................2个• 主轴回转中心检具.....................1套• 小型扭簧比较仪.........................1个• 鼓形的测量• K形齿轮的误差评定(K形图)                                                  测量渐开线样板                                           测量直齿轮                                                                              测量螺旋线样板                                          测量斜齿轮
