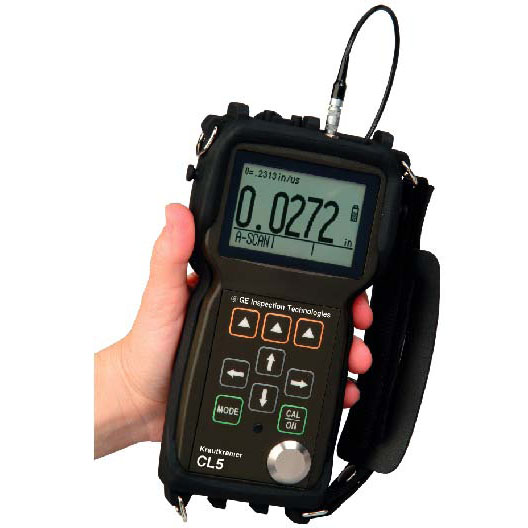

美国GE超声波测厚仪CL5

美国GE/德国KK 超声波测厚仪CL 5用途:

可选实时A扫描功能使得用户可以实时观察CL 5正在以数字方式测量的回波。观察实时A扫描可以帮助用户正确调整探头和测试件，从而获得测量值。用户通过观察实时A扫描可以确保测量的是正确的回波并且数字值也是正确的。

CL 5是一个使用简便的精密厚度测量工具，主要用于汽车、航空和航天工业中的零部件，尤其是以下材料：

·铸造和冲压金属元件，比如铝、钢、铜、

·青铜制成的元件

·机加工工件

·化学蚀刻元件

·金属条，金属板

·塑料和复合材料

·玻璃

超声波测厚仪CL5特点：

体积小巧，功能丰富

CL 5精密测厚仪具有功能全面、使用简便、体积小巧和结构牢固的优点。位于显示屏正下方的3个软键启动所显示菜单上的各种功能。利用四个方向键可以简单而高效地切换菜单和浏览文本输入画面。图形显示为用户提供了6种不同的操作模式。用户可以在常规、最小值扫描、值扫描、差值/减薄率、厚度+A扫描（选件）或声速测试（选件）中进行选择。CL 5采用可编程数据记录器，可以方便在电脑上设置数据文件。SD卡存储系统将所有数据记录和设置信息存储在可拆卸SD存储卡上。将测厚仪直接插入电脑后，文件的格式允许进行拖放操作。其它数据，比如数码照片，也可以存储在同一张SD卡上。

CL 5可以通过串行或USB端口与电脑直接连接。

性能和灵活性

CL 5声速测试选项为用户提供了一种用于确定厚度已知材料的声速的测量模式。材料厚度可以通过CL 5键盘手动输入，也可以装上数显卡尺将厚度值以电子方式从卡尺发送给CL 5。用户只需将探头放在测试件上，CL 5就会显示其材料声速。厚度和声速值都可以存储在数据记录器中并载入电脑中。

超声波测厚仪CL5技术参数：

测量范围:0.005英寸至20.00英寸(0.13至500毫米):取决于所用探头、所测材料,表面状况及温度

单位和测量分辨率:英寸-0.0001, 0.001,0.01　；毫米-O.OOl,O.Ol,O.l

材料声速范围:0.03937至0.78736 in/us ；1000至19999 rn/s

接收器:带宽为1.0至16 MHz @-6 dB

更新率:用户可在MinCap和MaxCap下模式下选择4或8 Hz、32 Hz。

显示器类型:64 x128像素LCD；2.25 x 2.56英寸(40×57毫米）具有背景照明,可调节对比度

厚度显示:5位显示在标准模式下具有0.75英寸数字高度，在厚度+A扫描模式下具有0.25英寸数字高度实心或空心数字耦台状态指示器射频模式下A扫描视图。

显示模式:厚度(包括A扫描快照),厚度+实时A扫描(可选),最小值捕获和值捕获，壁厚减薄差值和比率，

声速模式(可选)

管理员锁定: 为校准、设置和数据记录器而通过字母数字密码进行锁定。

I/O端口: 双向串行RS-232：波特率1200，9600，57600和115200

数据记录器: 可编程数据记录器,每张64 MB SD卡上最多120个文件

文件格式: 通过仪表键盘创建的网格 。接受来自UltraMATE®软件创建的网格或用户定义线性文件。

电源: 3节AA电池(碱性、镍氢或镍镉电池)或可充电电池组

环保密封: 外壳用耐冲击、防尘和防溅型密封圈密封，符合IP65

重量: 0.92磅（420克），带电池

尺寸: 7.1英寸(高)×3.7英寸(宽)×1.8英寸(深)（180毫米×94毫米×46毫米）

温度范围:工作温度：14至140；-10至+60℃,
