产品介绍
300KN压力试验机

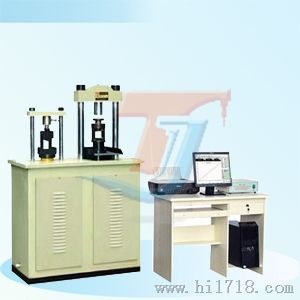

YAW-300C微机控制水泥压力试验机
微机控制水泥胶砂恒应力水泥压力试验机,水泥压力试验机报价,支撑剂压力试验机生产厂家,水泥胶砂压力试验机技术主要用途
YAW-300C型本试验机主要用于普通烧结砖、石、水泥、混凝土等材料的抗压强度及抗折试验, 也用于其他材料的抗压抗折性能试验。符合GB177-85和GB17671-1999《水泥胶砂抗压强度试验方法》要求自动完成一批六次试验控制的方式,具有等速试验力、等速应力、试验力保持等控制模式。
功能介绍
1、主机
YAW-300C型微机控制恒应力水泥压力试验机主机是由两根立柱、上横梁、底板和工作台构成的门式框架。由直流电机、同步齿型带、减速机和精密丝杠组成传动机构,实现机械活塞的上下移动,从而实现试件压盘的移动。完成压缩试验。其中机械伸缩缸由我公司设计,结构紧凑,传动平稳。该机构保证机架具有足够刚度,同时平稳、效率高。在试验过程中,上横梁上的负荷传感器测定试验力的大小, 经过滤波放大,由A/D转换传送到单片机,单片机采集处理试验数据送到微机,微机根据传感器信号经过运算再输出相应的控制信号对试验机主机电机进行控制,整个过程为闭环控制,每个控制过程时间周期为10毫秒。同时进行过载判断的处理与保护。
2、液压系统
油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力的控制。
3、控制系统
系统包括数字伺服阀,高精度传感器,控制器及软件,控制精度高,可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。
系统具有以下功能:
l 具有力闭环控制功能;
l 能实现等载荷速率加载或等应力速率加载;
l 采用微机实现电子测量、自动完成试验;
l 计算机自动计算结果并打印报告。
应用标准
GB177-85和GB17671-1999《水泥胶砂抗压强度试验方法》
SY-T5180-1997《压裂支撑剂性能试验方法》
技术指标
序 号
项 目 名 称
技 术 规 格
备 注
1试验力抗压300KN/抗折10KN
2精度等级±1%1级
3加荷速度抗压0.3-25KN/S,抗折50N/S任意设定
4压盘间距180㎜
5压盘尺寸抗压φ160㎜,抗折φ125㎜
6活塞直径抗压φ130㎜,抗折φ60㎜
7电 压220V±10%
8功率0.75Kw
9外型尺寸1250×700×1500
10重 量550kg
