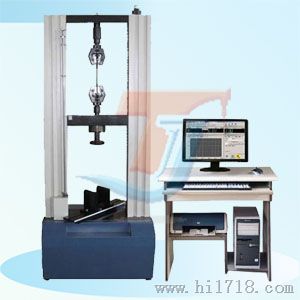

WDW系列试验机

WDW系列微机控制防火材料试验机是我公司根据防火门制造企业认证以及其他无机硬质绝热制品的抗压抗折试验而设计的防火材料抗压抗折试验机，设备能够完成防火材料的抗压、抗折试验，完全符合满足GB/T5486—2008《无机硬质绝热制品试验方法》的技术要求。该试验机采用交流伺服电动机作为动力源；采用先进的芯片集成技术，设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过腾捷控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。该机广泛应用于无机绝热制品、防火门制造、建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
功能介绍
主机介绍：
1、主机：该机采用台式双空间结构，上拉下压，横梁升降可以无级调速，更换立柱、丝杠、外罩后可改变试验空间。传动系统由伺服控制专用减速机、圆弧同步齿型带、丝杠副组

成，运行平稳，效率高、噪音低。无污染。
2、附具：
标准配置：拉伸、压缩、剪切辅具各一套。
软件功能介绍
a) 本机采用内置式控制器，保证了该试验机可以实现等速位移控制。
b) 采用进口交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置
c) 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化
d) 条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
e) 自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
f) 自动保存：试验结束，试验数据和曲线自动保存；
g) 过程实现：试验过程、测量、显示和分析等均由微机完成；
h) 批量试验：对相同参数的试样，一次设定后可顺次完成；
i) 试验软件：中文WINDOWS界面，菜单提示，鼠标操作；
j) 显示方式：数据和曲线随试验过程动态显示；
k) 曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；
l) 曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；
m) 试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
n) 限位保护：具有程控和机械两级限位保护；
o) 自动停机：试样断裂后，移动横梁自动停止；
p) 过载保护：当负荷超过各档值的3-5%时，自动停机；
q) 自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。

应用标准
GB/T5486—2008《无机硬质绝热制品试验方法》
GB2611《试验机通用技术要求》
JJG139-2009《拉力、压力和试验机》
技术指标
1、 样式：                              微机控制
2、 试验力：                   10KN,20KN,50KN,100KN
3、 试验力最小分辨力：                     1N;
4、 精确测量范围:                        0.5%-100%
5、 试验力准确度；                     优于示值±0.5%
6、 位移分辨率：                         0.01mm；
7、 位移测量准确度：                      ±0.5%
8、 拉伸行程：                            600mm
9、 压缩行程：                            600mm
10、 位移速度控制范围：              0.005 mm/min～200mm/min
11、 位移速度控制精度：                     ±0.5%
12、 试验机级别：                           0.5级
13、 变形示值误差：                    ≤±（50+0.15L）
14、 变形准确度：                         优于±1%
15、 试验机尺寸：                        560*400*1850 mm
16、 外观：                            应符合GB/T2611要求
17、 成套性：                            符合标准要求
18、 保护功能：                       试验机有过载保护功能
19、 供电电源：                           220V，50Hz
20、 试验机重量：                           400kg
21、 工作环境：                      20℃-45℃，湿度：20%-80%
