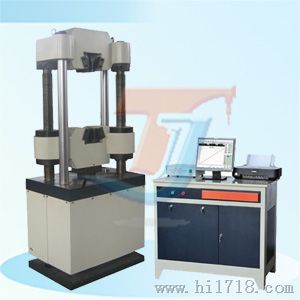

WEW-600B微机屏显液压铁塔试验机

主要用途
WEW-600B铁塔试验机主要用于铁塔的力学性能检测，可以完成 铁塔生产中金属材料、非金属材料以及其他材料的力学性能检测，包括拉伸、压缩、弯曲、剪切等力学性能检测，可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。
功能介绍
1、主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2、传动系统
下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整
3、液压系统
为负载适应型进油节流调速系统，手动阀控制试验进程。 油箱内的液压油通过电机带动油泵进入油路、滤油器、送油阀，进入油缸。通过手动控制送油阀的开口大小，从而控制进入油缸的流量，满足加载的要求。试验完成后，打开回油阀卸荷并使油缸返回。上下钳口的夹紧、松开通过两个电磁换向阀控制。
4、功能与特点：
1.该试验机采用手动阀进行试验控制，驱动精密液压缸，完成对试样的拉伸、压缩、抗弯抗折试验，符合国家标准GB／T228-2002和ISO,ASTM,ASME，EN等标准要求。
2．采用品牌微机，完成试验过程中试验参数的设定、数据采集、处理、分析、存储及显示（试验数据包括：上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、Rp0.2等），控制及测量精密、准确。
3．配有Windows试验机专用软件，根据国家标准或用户提供的标准测量各材料的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能、智能、方便。
4．自建强大的试验数据库，试验数据可随时保存、查询、调用，并可实现与用户局域网和互联网的数据传输与转换。
具有限位保护，系统压力过压保护，过流保护，负荷超载保护等
5．具有方便的手动开环控制功能，操作直接、快速、高效
5 、屏幕显示及软件系统
5.1具有试验力、力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能。
5.2可以按GB228-2002《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。
5.3测试原始记录值、报告值按标准GB228的要求修约。
5.4加荷速率可手动控制，可通过试验力-时间曲线显示。
5.5金属拉伸试验中可自动求取Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数，也可对Fel、Fm等进行人工认定，并据此打印结果。可根据要求打印不同内容的报告和曲线。
5.6可输出并打印力-应变，力-位移，力-时间3中不同形式的曲线。
6、安全保护装置
a） 当试验力超过每档试验力的2%-5%时，过载保护，停机。
b） 当活塞升起达到上极限位置时，行程保护，油泵电机停机。
7、附具
全套附具包括：拉伸附具，压缩附具，弯曲附具。
8、其他
安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。
应用标准
GB228-2010《室温材料 金属拉伸试验方法》
技术指标
序号
项 目 名 称
参 数
1
试验力kN
600
2
试验力示值相对误差
≤示值的±1%
3
试验力测量范围
试验力的2%~100%
4
夹紧方式
液压夹紧
5
圆试样夹持直径范围mm
Φ13～Φ40
6
扁试样夹持厚度范围mm
0~30
7
扁试样夹持宽度mm
80
8
拉伸试验空间mm
550
9
压缩试验空间mm
500
10
控制柜外形尺寸mm
1200×550×1050
11
主机外形尺寸mm
750×600×2200
12
电机功率kW
2.1
13
主机质量kg
2500
14
立柱净间距(mm)
450
15
上下压盘尺寸mm
Φ150
16
弯曲支棍间距mm
400
17
弯曲支棍宽度mm
140
18
容许弯曲度mm
100
19
活塞行程mm
200
20
活塞移动速度mm/min
约80
21
试验空间调整速度mm/min
约150
