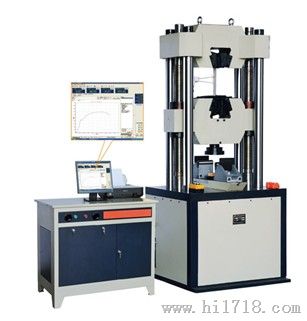

WEW-B系列微机屏显液压试验机

WEW-B系列微机屏显液压试验机

微机屏显液压试验机,钢筋连接件残余变形检测装置,30T屏显液压试验机,60T屏显液压试验机

主要用途

本试验机利用液压加荷，微机显示试验过程及结果,操作方便，试验读数准确可靠，用于各种金属材料的拉伸、压缩、弯曲、剪切试验及冷弯等力学性能试验，试验结束后自动计算金属材料的屈服强度Re、抗拉强度Rm等力学性能参数，增加辅助设备打点机可检测断后伸长率A及力总伸长率Agt，本机采用油缸下置式、高度低、重量轻，尤其适用于工程施工部门。

功能介绍

主机结构：

1、在测力计外壳内装有柱塞式高压油泵，由电动机带动，运转时动作平稳及音响正常。

2、拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间。

3、下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

4、本机液压系统主要通过电脑开环控制，操作方便保证数据的精度。

5、油缸采用间隙密封，减少活塞和油缸的摩擦力，保压效果好，设备使用寿命长；一般厂家采用的是密封圈密封。

控制系统：

该测控软件用于微机控制电液伺服液压试验机，进行各种金属及非金属的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。

(1)、分权限管理：不同级别的操作者有不同的操作权限，可操作的菜单等内容也不同，既使普通操作者操作简单、方便、快捷，又有效的保护了系统。

(2)、试验参数：实时测量与显示试验力及峰值、位移、变形等各信号；实现了Win2000、WinXP等NT模式平台下的实时采集与控制；并实现了精确定时，高速采样。

(3)、曲线绘制：实现了负荷-变形，负荷-位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便。

(4)、手动开环控制方式：加荷速率可手动控制，可通过试验力-时间曲线显示。

(5)、参数自动计算：金属拉伸试验中可自动求取Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数，也可对Fel、Fm等进行人工认定，并据此打印结果。可根据要求打印不同内容的报告和曲线，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理。

(6)、数据存储：试验数据以文本文件存储，以方便用户查询，可记录、保存试验全过程的数据曲线，并具有演示功能，实现试验曲线再现。还可以进行曲线叠加对比，便于对比分析。

(7)、报告打印：可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容，满足各种需要。

(8)、过载保护：具备过载保护自动停机功能，并可以自动判断试样断裂，自动停机；具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

根据用户要求不同，上述软件功能会有增减或调整改变。

（9）电气测控系统：核心部件均采用进口原器件，性能稳定；具有过载、过流、过压、位移上下限位等保护功能；内置式插卡式数据采集系统，实现试验力、试样变形和横梁位移等参量的数据采集；电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

（10）安全保护装置：当试验力超过每档试验力的2%-5%时，过载保护，停机；当活塞升起达到上极限位置时，行程保护，油泵电机停机。

应用标准

《液压式试验机》GB/T3159-2008

《金属材料室温拉伸试验方法》GB/T228-2010

《拉力、压力和试验机》JJG139-2009

《钢筋混凝土用钢 第1部分：热轧光圈钢筋标准》GB 1499.1-2008

《钢筋混凝土用钢 第2部分：热轧带肋钢筋标准》GB 1499.2-2007
