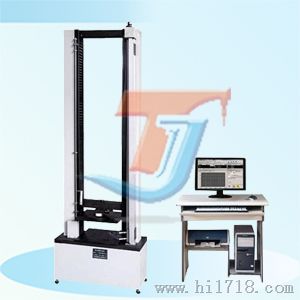

THG-S10数显环刚度试验机

主要用途
THG-S10型电子环刚度试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过腾捷控制器，经调速系统控制伺服电机转动，经减速系统减速后通过进口精密滚珠丝杠副带动横梁上升、下降，完成试样的拉伸力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。完全符合GB/T9647-2003《热塑性塑料管材环刚度的测定》、GB/T21238-2007《玻璃纤维增强夹砂管》的要求。该机广泛应用于各种输水管道行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
功能介绍
1、调速系统采用伺服电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。
2、传动部分采用圆弧同步齿形带，精密滚珠丝杠副传动，传动平稳，噪音低，传动效率高。
3、万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
4、触摸键操作方式，液晶显示器实时显示，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。
应用标准
GB/T9647-2003《热塑性塑料管材环刚度的测定》
GB/T21238-2007《玻璃纤维增强夹砂管》
JJG139-1999《拉力、压力和试验机》
GB／T 16491-2008 《电子式试验机》
GB/T12160-2002《单轴试验用引伸计的规定》
GB/T16825-1997《拉力试验机的检验》
GB/T2611-2007《试验机通用技术要求》
JJF1103-2003《试验机计算机数据采集系统评定》
技术指标
1、 试验力：    10kN
2、 测 量 范 围：   试验力的2%—100%
3、 试验机精度级别：1级
4、 试验力准确度：  优于示值的±1%
5、 位移测量：      分辨率为0.01mm
6、 变形准确度：    优于±1%
7、 调 速 范 围：   0.01-500mm/min
8、 试 验 空 间：   1200mm
9、 压 缩 空 间：   1200mm
10、 压 盘 尺 寸：  根据管径的尺寸定做
11、 主 机 形 式：  门式框架结构
12、 重       量：  约800Kg
13、 工作环境：室温～45℃，湿度20%～80%
产品配置
1、试验机主机                                        1台
1.1、伺服电机                                             1套
1.2、减速系统                                             1套
1.3、负荷传感器                                          1只
1.4、精密滚珠丝杠副                                   2套
2、光电编码器                                          1只
3、压缩附具  (特制)                                  1套
4、技术资料：包括：使用说明书、合格证、装箱单
相关国标
GB/T9647-2003《热塑性塑料管材环刚度的测定》
GB/T21238-2007《玻璃纤维增强夹砂管》
JJG139-1999《拉力、压力和试验机》
GB／T 16491-2008 《电子式试验机》
GB/T12160-2002《单轴试验用引伸计的规定》
GB/T16825-1997《拉力试验机的检验》
GB/T2611-2007《试验机通用技术要求》
JJF1103-2003《试验机计算机数据采集系统评定》
