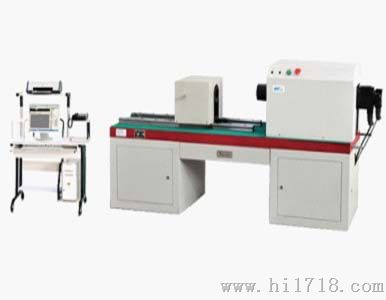

TNZ-W2000N.m微机控制凸轮轴扭转试验台

TNZ-W2000N.m 微机控制凸轮轴扭转试验台

一．试验台功能概述
　　　微机控制凸轮轴扭转试验台是由加载系统、传动系统、STC8800数字式数据采集处理系统及计算机测量控制显示系统等组成，适用于对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示，STC8800数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
　　　试验测试功能：WinXP中文操作平台，具有变结构PID参数调节功能，实现扭矩、应力、扭转角度全闭环控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。
二．试验机主要技术参数：
1、 扭矩：±2000Nm；
2 、试验机准确度等级：1级；
3 、扭矩测量范围：2%～100%FS;
4 、扭矩示值相对误差：示值的±1%以内；
5、 扭矩分辨力：扭矩的1/±200000（全程不变化）；
6 、扭转角测量范围：0～10000°；
7 、扭转角示值相对误差：示值的±1%以内；
8 、扭角分辨力： 0.1°
  （配备扭转计时，扭角分辨力为：0.0015°）
9 、扭角示值相对误差：示值的±1%以内；
10、扭转速度：0°～720°/min
11、扭转速度相对误差：设定值的±1%以内；
12、夹头间距离:0～650mm
13 主轴中心高度:230mm
14、夹具：根据不同的凸轮轴，更换
15、电源电压：AC380V    50Hz     伺服电机功率： 1kW
16、主机外形尺寸（长×宽×高）：1800×660×950mm
17、机器重量：≈700kg
