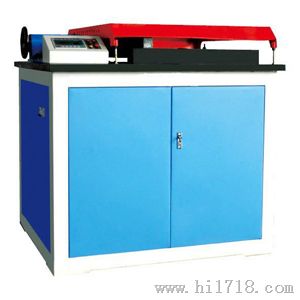

GW-40B钢筋反复弯曲试验机

主要用途

TGW-40型钢筋弯曲试验机 是对钢筋进行冷弯试验和平面反向弯曲试验的一种工艺设备。可广泛用于钢铁冶金、钢架结构、预制构件、建工建材、钢筋生产等企业以及质量监督所、工程质检站、科研院所、大专院校等单位，是检验螺纹钢筋冷弯性能和反弯性能不可缺少的理想试验设备。

功能介绍

1、主机结构：
   试验机有机架、工作台、工作盘、减速机、压紧装置、电气控制箱、安全防护罩和弯曲附件等构成，具有结构紧凑、操作简单、承载能力大、运行平稳、噪音低，且弯曲角度显示直观、安全可靠、维修方便等特点。传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。为了保证操作人员和设备的安全，工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。
2、电气控制部分：
   TGW-40B型试验机弯曲角度：由电机高速轴上取得的光电脉冲信号，由 PLC进行角度计算并不断累计显示。当试验机弯曲角度达到所设置角度时，经逻辑电路控制，使电动机断电终止试验。

应用标准

GB/T1499.2-2007《钢筋混凝土用钢 第2部分：热轧带肋钢筋》
YB/T5126-2003《钢筋混凝土用钢筋 弯曲和反向弯曲试验方法》

技术指标

1. 型号规格                TGW-40
2. 试验直径        φ40mm
3. 正向弯曲角度        0-180°内任意设定
4. 反向弯曲角度        0-180°内任意设定
5. 工作盘转速            ≤20°/s
6. 工作盘直径           φ680mm
7. 支撑臂调整方式    电动调整
8. 钢筋弯心附件       φ6-φ40
9. 电动机功率           1.5kw
10. 检测钢筋强度       HRB335、HRB400、HRB500(任选一套辅具）
11. 机器外形              1550×900×1188mm
12. 机器重量              约600kg
