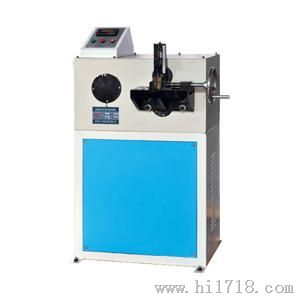

TJJ-10mm金属线材反复弯曲试验机

主要用途

本试验机主要用于金属线材包括钢、铝、铜的反复弯曲试验，以检验金属线材在反复弯曲中承受塑性变形的性能及显示出的缺陷。配备板材夹持装置后，也可以对板材试样进行弯曲试验。
本机广泛应用于质检检测行业，以及钢丝绳、铝材、铜材、电线电缆等生产.使用厂家。
  本机型适应于直径或厚度为0.3mm-10mm的金属线材的反复弯曲试验；检测在反复弯曲中承受塑性变形的能力。反复弯曲试验是将试样一端固定，绕规定半径的圆柱支座弯曲90°，再沿相反方向弯曲的重复弯曲试验。

功能介绍

1、 试验一般应在室温10℃-35℃内进行，对温度要求严格的试验，试验温度应为23℃±5℃。
2、 使弯曲臂处于垂直位置，将试样有拨杆孔插入，试样下端用夹紧块夹紧，并使试样垂直于圆柱支座轴线。
3、 弯曲试验室将试样弯曲90°，再向相反方向交替进行；将试样自由端弯曲90°，再返回起始位置作为次弯曲。
4、 弯曲操作应以每秒不超过一次的均匀速率平稳无冲击地进行，必要时，应降低弯曲速率以确保试样产生的热不至于影响试验结果。
5、 试验中为确保试样于圆柱支座圆弧面的连续接触，可以试样施加某种形式的张紧力。除非相关产品标准中另有规定，施加的张紧力不得超过试样公称抗拉强度相对应力力值的2%。（此规定跟线材扭转试验的一样）
6、 试样断裂的弯曲不计入弯曲次数。

应用标准

GB/T238-2002 金属材料(线材）反复弯曲试验方法

技术指标

序号	项目名称	单位	参数
1	试样直径	mm	Φ0.3-φ10
2	试样长度	mm	150-200
3	弯曲角度	度	±90°
4	弯曲速度	次/分	< 60
5	记数范围	次	0-9999
6	电机功率	Kw	1.1
7	外型尺寸	mm	1000*600*330
8	试验机重量	Kg	约210
