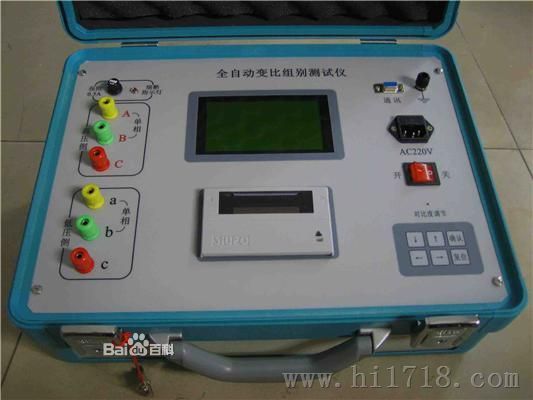

变压器变比阻别测试仪

、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由人员进行。
6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
7、高、低压电缆不要接反。变压器变比组别测试仪
8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
9、测试试验变压器时，不可从低压加电，测仪表线圈的电压比，以免发生危险。
10、变压器外壳和仪器的的接地端要良好接地。但三相变器的中性点不要接地。单相试验变压器的高压尾不要接地。

三、变压器变比组别测试仪性能特点
1、采用波形发生器，通过不失真、高稳定度带反馈功率推动闭环系统产生120V三相电源，中试高测输出稳定且不受电网波动干扰；

2、输出、输入六路信号同时采样，设计高效率的数字滤波器，抗干扰能力强。真正实现三相全自动测量。3、测量速度快、结果精度高；
4、可对斯科特、逆斯科特及Z形绕组变压器进行测量，；
5、变比、误差及组别值同屏显示，方便直观。可保存100组变压器测试结果，中试高测并可将数据上传PC机，便于数据分析与查询；

6、大屏幕液晶显示，全中文傻瓜式菜单操作，操作直观、简单、方便；
7、自带面板式微型打印机，可汉化打印测量结果。

四、操作方法
1、试品接线：
(1)若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。若试品无中性点则黑色线夹悬空不接。若试品为单相变压器，中试高测则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。

(2)注意：高压侧引线与低压侧引线要对应好。严禁接反!
(3)插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。
2、菜单选择：
(1)在开机，复位或测量完毕按“F4”键后，屏幕出现主菜单

按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。
A、组别设置：
进入此功能菜单，可对变压器的各种联接方式进行选择、设置。
B、相别设置：
进入此功能可对变压器类别进行设置。既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。
C、参数设置：
进入此功能可根据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差

开机组别默认为“YN—d—11”。按“F1、F2、F3、F4”功能键分别对“高压端，低压端，联接组”进行选择。被选择项变为反白字体且方括号内数值闪动。按Fl键选中“高压端”，按“确认”键进行修改，每按一次“确认”键，方括号中的联接方式按下列顺序循环改变：YN—Y—D—YN…,开机后默认值为“YN”.按“F2”键选择“低压端”，按“确认”则改变设置,每按一次“确认”键，按下列顺序循环改变：d、yn、y、d…，开机默认值为“d”。
按“F3”键进入“联接组”选择，按“确认”键改变联接组数值以供选择，默认值为“1”。
按“F4’’键选择返回条目，按“确认”键返回到主菜单或按“复位”键，返回主菜单。
