数字兆欧表

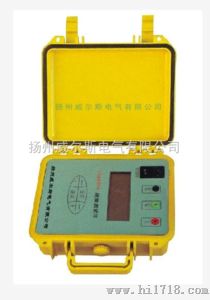

BY2671系列数字兆欧表
           BY2671系列数字兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输

出电压等级多（每种机型有四个电压等级）。是电力、邮电、通信、机电安装和维修以及利用

电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

型     号	测  试 电 压	电压准确度	短路电流	电 阻 测 量 范 围
GM-5kV	0.25、0.5、1、2.5、5kV	±（5%+10V）	＞10mA	0.5 MΩ～199.9 GΩ
GM-10kV	0.5、1、2.5、5、10kV	±（5%+10V）	＞8mA	0.5MΩ～199.9 GΩ
GM-15kV	0.5、1、2.5、5、10、20kV	±（5%+10V）	＞5mA	0.5 MΩ～1999GΩ
GM-20kV	0.5、1、2.5、5、10、20kV	±（5%+10V）	＞5mA	0.5 MΩ～1999GΩ

测试电压可从0伏起平滑连续调节到需要值。 2.量程与准确度：

量   程（限压）	电 阻 测 量 有 效 范 围	准  确  度
20MΩ/500V	0.5～19.99  MΩ	±(5%+5字)
200MΩ/1000V	5.0～199.9  MΩ	±(5%+5字)
2GΩ	0.05～1.999 GΩ	±(5%+5字)
20GΩ	0.5～19.99  GΩ	±(5%+5字)
200GΩ	5.0～199.9  GΩ	±(10%+10字)

　　技术参数
　　使用条件
　　◆　环境温度：　　　0℃~+45℃　
　　◆　相对温度：　　　≦85%RH
　　◆　输出电压等级、测量范围、分辨率、误差以及输出电压带载能力及
　　　　短路电流
　　　　◆　分辨率：　　　　0.01 MΩ,   0.1 MΩ,   1.0 MΩ,    10.0 MΩ
　　◆　电压负载：　　　2500V/20 MΩ
　　◆　电压跌落约：　　10%
　　◆　短路电流：　　　﹥1.6mA
　　◆　电源适用范围，功率损耗
　　       ◆　直流：7-9V（6节5#可充电电池）外接交流220V电源进行充电。
　　　　◆　功耗：静态功耗≦160mw；功率≦2.5w
